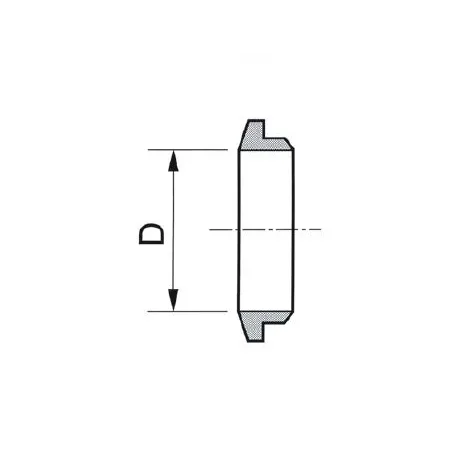

DFB-10M-S DK-Lok - Кольцо обжимное заднее 10 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее для обжимных фитингов DK‑Lok, рассчитанное на трубку Ø 10 мм, предназначено для герметичного присоединения трубопроводов в технологических системах (жидкости, газы, пара). Принцип работы — механическое уплотнение методом двухколпачкового обжима: при затяжке гайки заднее и переднее обжимные кольца формируют жесткое контактное уплотнение с наружной поверхностью трубки, обеспечивая металлическое герметичное соединение без применения клеев или сварки. Решает задачи герметизации в системах высокого давления и температур с минимальной зоной напряжений на трубку.

Ключевые особенности конструкции

Материал корпуса и колец — нержавеющая сталь AISI 316, общая категория материала — сталь нержавеющая; исполнение — двухколпачковое с гайкой и задним кольцом обжима. Конструкция обеспечивает совместимость с трубками Ø 10 мм и типичными толщинами стенки 0,8–1,5 мм. Рабочие среды: технические и инертные газы, жидкости нефтехимии, гидравлические среды; допустима паровая и коррозионно-агрессивная среда при условии соответствующей подготовки. Типичное рабочее давление и температурный диапазон зависят от Wall‑thickness и условий монтажа; для трубок Ø 10 мм при промышленной толщине стенки рабочее давление ориентировочно до 400–600 бар, температура эксплуатации при металлическом уплотнении — приблизительно от −196 °C до +400 °C (ограничивается материалом трубки и наличием уплотнений).

Экспертные рекомендации по применению

Подбирайте кольца под точный наружный диаметр 10 мм и требуемую толщину стенки. Монтаж: обеспечить чистоту кромок и ровную торцовую поверхность трубки, вставить трубку до упора, затянуть гайку по рекомендованной процедуре производителя (сначала до контакта, затем дополнительный поворот по углу — ориентировочно 1–1,25 оборота или по крутящему моменту для данного размера). Избегать многократного повторного обжима одного и того же кольца; при разборке заменить обжимное кольцо. При работе с кислородом или агрессивными средами выполнять очистку и консервацию по требованиям безопасности. Контроль герметичности — опрессовка/пневматическая проба после монтажа.
