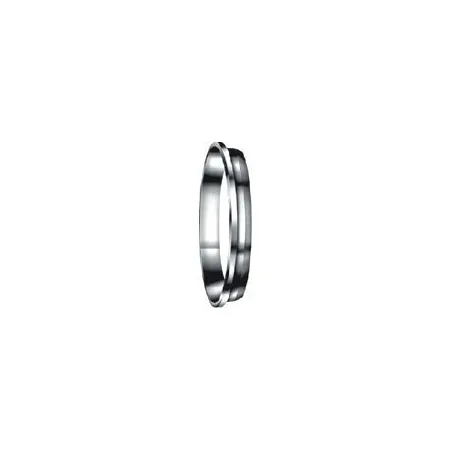

DFB-12M-S DK-Lok - Кольцо обжимное заднее 12 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее DFB-12M-S DK-Lok предназначено для герметичного подключения трубок Ø 12 мм в промышленных трубопроводах КИПиА, гидравлике и технологических системах. Принцип работы — механическое формирование металлоконтактного уплотнения при затяжке гайки: две обжимные втулки (передняя и задняя) последовательно деформируют трубку и создают плотный контакт с седлом корпуса, исключая необходимость уплотнения резьбы. Изделие решает задачи передачи жидкостей и газов под высоким давлением при минимальных утечках и высокой виброустойчивости.

Ключевые особенности конструкции

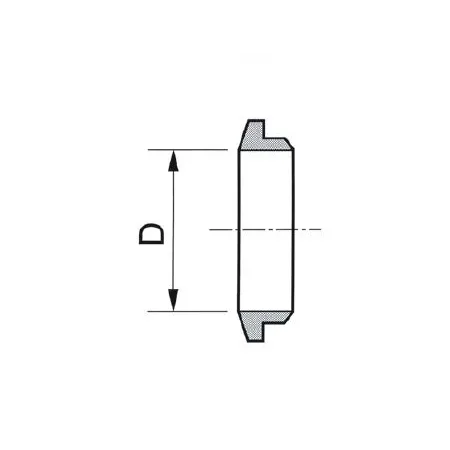

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии и совместимость с водой, паром, маслами, инертными и многими агрессивными средами. Исполнение — двухкольцевой обжим с гайкой; тип уплотнения резьбы отсутствует (герметизация — за счёт колец). Применимый диаметр подключения 12 мм. Типичный диапазон рабочих давлений зависит от толщины стенки трубки и условий монтажа; ориентировочно до 300–420 бар при правильной установке. Рабочая температура при стандартной эксплуатации примерно от −60 °C до +200 °C.

Экспертные рекомендации по применению

Используйте трубку Ø 12 мм с допусками и чистой торцевой кромкой, удаляйте заусенцы и стружку. При монтаже сначала затяните гайку «вручную», затем поверните на рекомендованный момент/число оборотов по таблице производителя (при отсутствии — 1–1,25 оборота от захвата), после чего выполните проверку на протечки под рабочим давлением. Избегайте чрезмерной затяжки, которая приведёт к перетяжке и разрушению кольца; при вибрационных нагрузках используйте опоры и фиксаторы трубопровода. При подборе уточняйте параметры давления и требуемый момент в документации DK‑Lok для конкретной толщины стенки трубки.
