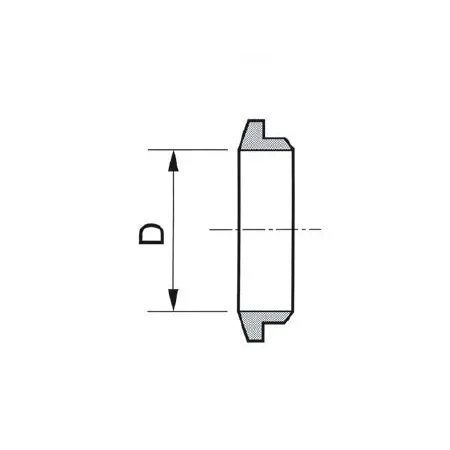

DFB-14-S DK-Lok - Кольцо обжимное заднее 7/8", нерж.

Назначение и принцип работы

Кольцо обжимное заднее 7/8" предназначено для формирования герметичного соединения в трубных линиях приборной и технологической арматуры, трубопроводах СИ и системах контроля давления и среды. Конструкция с двумя обжимными кольцами и гайкой обеспечивает надежное зажатие трубки и металлическое уплотнение по принципу компенсации осевого смещения: переднее кольцо фиксирует трубку, заднее (обжимное) создает распорное усилие, исключая протечки при циклических изменениях давления и вибрации. Применяется с трубками диаметром 7/8" (22,225 мм OD) в системах подачи жидкости, газа и пару, где требуется высокая коррозионная стойкость и повторяемая герметичность.

Ключевые особенности конструкции

Изготовлено из нержавеющей стали AISI 316 (материал корпуса и колец) — устойчиво к коррозии агрессивных сред и конденсатам. Тип уплотнения резьбы отсутствует: уплотнение осуществляется за счёт обжима трубки двумя кольцами и гайкой. Двойной обжим увеличивает сопротивление извлечению трубки и снижает риск течи при вибрациях. Рекомендуемые рабочие среды: нефть, вода, пар, инертные и технические газы, агрессивные растворы в рамках стойкости AISI 316. Ориентировочные рабочие параметры зависят от толщины стенки трубки; типичные значения для подобных фитингов — рабочее давление до 400–600 бар (в зависимости от размера и стенки трубки) и температурный диапазон примерно от −50 °C до +200 °C при использовании родного материала.

Экспертные рекомендации по применению

Подбирайте кольца под точный наружный диаметр 7/8" и соответствующую толщину стенки трубки по таблицам производителя; несовпадение приводит к неполному обжиму и течи. Перед монтажом удалите заусенцы, обеспечьте прямолинейность торца и равномерную посадку переднего кольца. Затягивайте гайку по моменту/числу оборотов, рекомендованному для DK‑Lok (контролируйте угловой поворот при повторном монтаже), избегайте перекоса при запрессовке. Проверяйте систему на герметичность при рабочем давлении и температуре цикла; критическими режимами считаются ударные нагрузки и коррозионно-эрозионные среды — при их наличии выбирайте усиленные исполнения или переход на фитинги с уплотнением для высокотемпературных сред.
