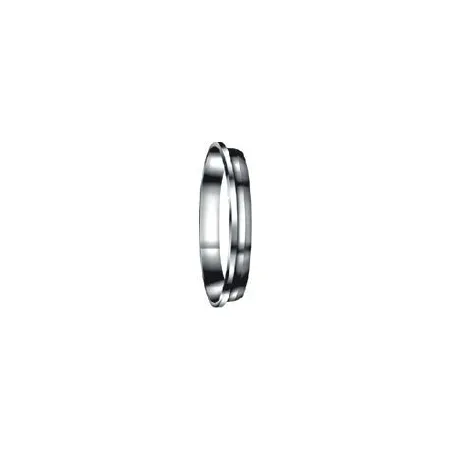

DFB-16M-S DK-Lok - Кольцо обжимное заднее 16 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее для системы DK-Lok предназначено для герметичного соединения и фиксации трубок Ø16 мм в двухфerrульных обжимных фитингах. При затяжке гайки заднее кольцо перемещается и создаёт упор для переднего кольца, обеспечивая металл‑в‑металл уплотнение и удержание трубки, предотвращая выдёргивание и протечки в линиях технологической и измерительной арматуры (газ, пар, гидравлика, сжатый воздух, химические среды).

Ключевые особенности конструкции

Материал корпуса и рабочей поверхности — нержавеющая сталь AISI 316, общее исполнение — нержавеющая сталь. Конструкция рассчитана на двухкольцевую систему обжима (переднее и заднее кольца + гайка). Уплотнение — металл‑в‑металл, без эластомерных прокладок, что обеспечивает широкий температурный диапазон эксплуатации (типично от −196 °C до +400 °C) и высокую стойкость к коррозии. Рабочее давление зависит от толщины стенки трубки и условий монтажа; для типичных метрических трубок Ø16 мм эксплуатационные давления могут достигать сотен бар при корректной установке и испытании.

Экспертные рекомендации по применению

Подбирайте кольца под точный наружный диаметр и рекомендованную толщину стенки трубки. Перед монтажом снять фаску и задиры, установить заднее кольцо в правильной ориентации. Затягивайте по инструкции производителя (первичная затяжка от руки, затем довёртывание по рекомендациям DK‑Lok или по моменту/числу оборотов, указанному в технической документации). Избегать повторного использования кольца после демонтажа — это снижает надёжность. После монтажа выполнить гидравлическую или пневматическую проверку на 1,25–1,5 номинального давления перед вводом в эксплуатацию.
