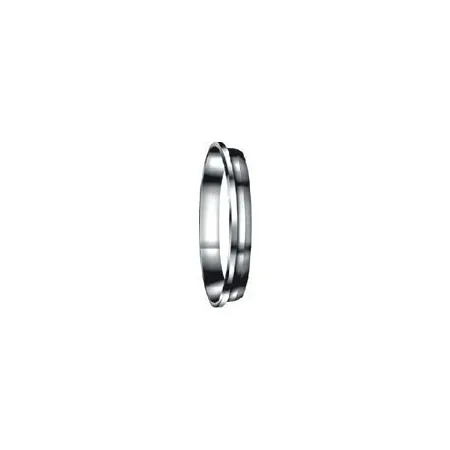

DFB-18M-S DK-Lok - Кольцо обжимное заднее 18 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее (форма фитинга: кольцо обжимное заднее) предназначено для формирования герметичного соединения в трубных линиях instrumentation и технологических системах с трубкой Ø 18 мм. Принцип работы — металл‑по‑металлу: при затяжке гайки двухколпачковой конструкции (тип конструкции: обжим трубки с помощью двух обжимных колец и гайки) заднее кольцо обеспечивает упор и центрирование трубки, переднее — уплотнение и захват. Тип уплотнения резьбы: - (уплотнение достигается за счёт обжима), что исключает необходимость применения уплотнительных компаундов.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая; материал корпуса: сталь нержавеющая AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, нефть, инертные и многие химические среды). Двухупорная обжимная схема гарантирует осевую фиксацию и металл‑по‑металлическое уплотнение без эластомерных вставок; температурный диапазон в металл‑металл исполнении может составлять от примерно −196 °C до +550 °C, рабочее давление зависит от толщины стенки трубки и условий применения и при правильном подборе стенки может достигать нескольких сотен бар. Соединение рассчитано на трубку Ø 18 мм.

Экспертные рекомендации по применению

Подбирайте кольцо под трубку Ø 18 мм и соотнесите толщину стенки с расчётным давлением (рекомендуется использовать штатную толщину стенки, обычно 1,0–3,0 мм в зависимости от материала трубки). При монтаже: полностью вставить трубку до упора, затянуть гайку вручную, затем выполнить доворот по рекомендациям производителя (обычно небольшой фиксированный шаг — 1–1,5 оборота после ручной затяжки); избегать перетяжки, которая деформирует трубку и снижает герметичность. При демонтаже используйте новые обжимные кольца — повторное использование снижает надёжность. Проверяйте соединения на герметичность при рабочем давлении и учитывайте вибрации и температурные циклы при выборе места установки.
