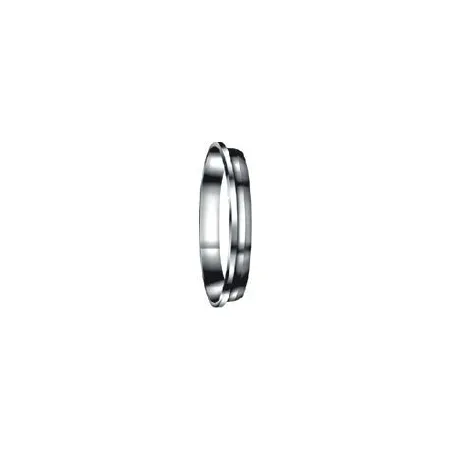

DFB-2-S DK-Lok - Кольцо обжимное заднее 1/8", нерж.

Назначение и принцип работы

Кольцо обжимное заднее для трубки 1/8" (≈3,175 мм) предназначено для формирования герметичного металлического соединения в системах технологической автоматики, приборных линиях и системах отбора проб. Работает по принципу двухфланцевого обжимного соединения: гайка стягивает переднее и заднее обжимные кольца, заднее кольцо фиксирует трубку, а переднее обеспечивает уплотнение металлом по металлу, что минимизирует утечки при давлении до примерно 400 бар (точная величина зависит от толщины стенки трубки и режима эксплуатации).

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316), общая категория — сталь нержавеющая. Конструкция — двухколечный обжим с гайкой; резьловое уплотнение отсутствует (герметизация достигается обжатием трубки). Применяется в агрессивных средах: технические и инертные газы, нефте- и химические среды, вода и пар. Диапазон рабочих температур широк: ориентировочно от −60 °C до +400 °C при металлическом уплотнении (точные пределы зависят от среды и возможных уплотнительных элементов).

Экспертные рекомендации по применению

Подбирайте кольцо под фактический OD и толщину стенки трубки 1/8" — критично обеспечить правильную посадку заднего кольца. Перед монтажом торец трубки должен быть ровно отрезан и удалены заусенцы. Затягивайте по схеме: сначала от руки, затем контролируемая докрутка ключом по рекомендациям производителя (избегать перетяжки). После сборки выполните опрессовку/проверку на герметичность. При многократной разборке проверяйте состояние колец — деформированные детали заменить. Для вибронагруженных трасс используйте опоры и компенсаторы.
