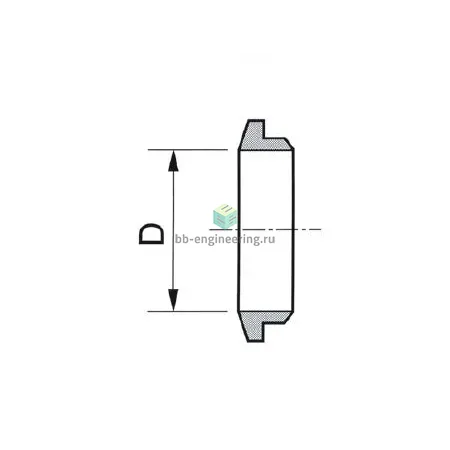

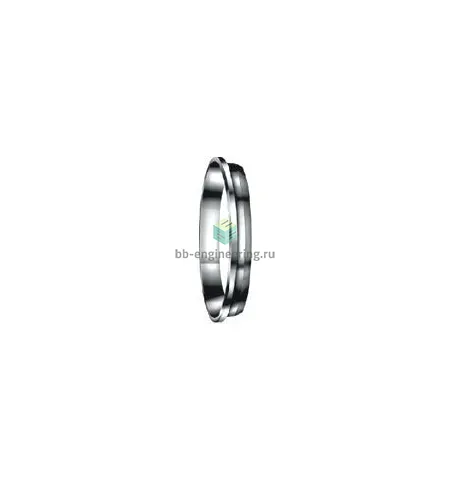

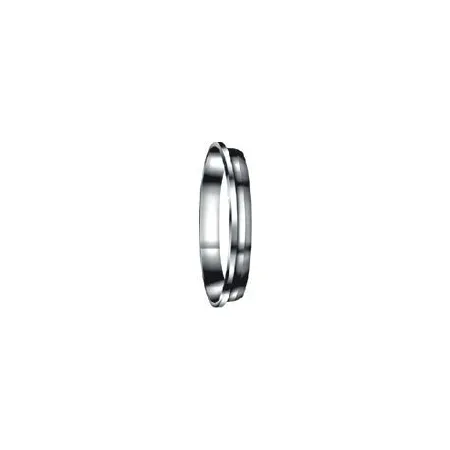

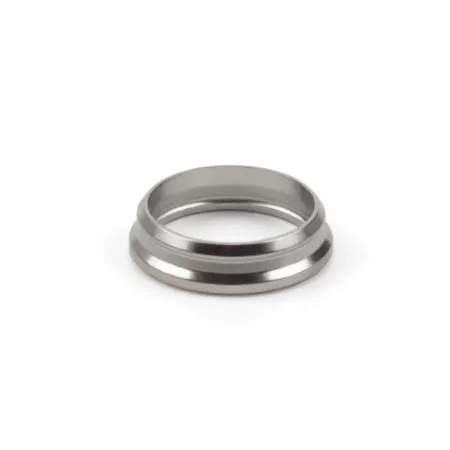

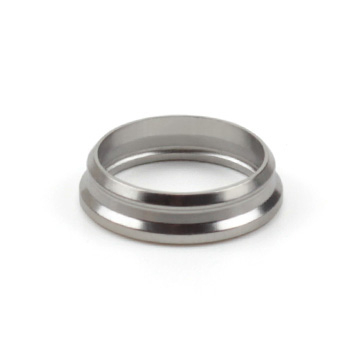

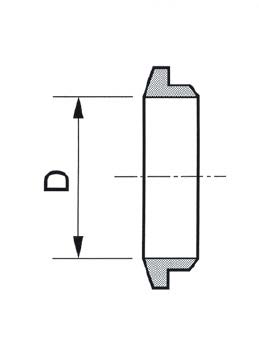

DFB-22M-S - Кольцо обжимное заднее 22 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее для трубки DFB-22M-S предназначено для герметичного присоединения стальных и нержавеющих трубок Ø22 мм в технологических линиях измерений, системах подачи топлива, пара, инертных и агрессивных сред. Принцип работы — механическое формирование конической фаски на трубке двумя обжимными кольцами и гайкой: переднее кольцо фиксирует трубку, заднее — предотвращает вытягивание и повышает стойкость соединения к вибрации. Тип уплотнения резьбы отсутствует (metal-to-metal compression), герметичность обеспечивается посадочными поверхностями и деформацией кольца.

Ключевые особенности конструкции

Корпус и кольца выполнены из нержавеющей стали AISI 316, обеспечивающей повышенную коррозионную стойкость и совместимость с водой, парами, углеводородами и большинством кислотно-щелочных сред. Подключение — под трубку 22 мм; конструкция — две обжимные гайки/кольца с задним стопором. Для AISI 316 типичный температурный диапазон эксплуатации −196…+400 °C, рабочее давление зависит от толщины стенки трубки и исполнения, в типичных промышленных применениях для подобных обжимных фитингов практикуется диапазон до нескольких сотен бар — уточняйте по паспортным данным производителя для конкретной комбинации трубка/стенка.

Экспертные рекомендации по применению

Подбирайте кольцо с учётом наружного диаметра 22 мм и соответствующей толщины стенки трубки; очищайте и обезжиривайте торец, удаляйте заусенцы. Сборку выполняйте в два этапа: подтянуть гайку до посадки, затем добавить контрольный поворот по моменту, указанному в руководстве. Избегайте чрезмерного усилия — это деформирует кольцо и снижает герметичность; при вибрации используйте заднее кольцо, как в данном исполнении. Выполняйте гидравлическую или пневмо проверку на герметичность после монтажа и периодическую инспекцию при агрессивных средах.
