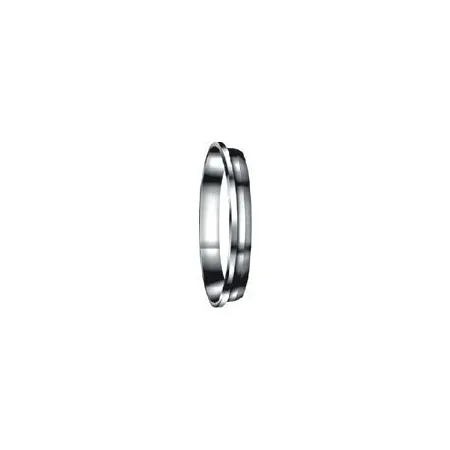

DFB-3-S DK-Lok - Кольцо обжимное заднее 3/16", нерж.

Назначение и принцип работы

Кольцо обжимное заднее для трубки 3/16" (4,76 мм) предназначено для монолитного присоединения трубопроводов в системах измерения, подачи технологических сред и гидравлики. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл‑по‑металлу герметичное соединение без использования уплотнения резьбы, что важно при высоких температурах и агрессивных средах. При сборке переднее и заднее кольца смещаются по трубке и при затяжке гайки формируют уплотнение вокруг трубки, передавая усилие на стенку трубки и создавая барьер для утечки.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, обобщённый материал — сталь нержавеющая, устойчивая к коррозии. Исполнение — заднее кольцо (DFB‑3‑S) для трубки 3/16". Уплотнение — металлическое, без резиновых элементов (Тип уплотнения резьбы: —). Рабочие среды: технические газы, вода, масла, агрессивные растворы совместимы с 316 SS. Рабочее давление зависит от толщины стенки трубки и условий монтажа; типичные значения в приближённой практике — до нескольких сотен бар (ориентировочно до ≈300 бар), температурный диапазон металл‑металл: примерно −196…+450 °C, ограничен материалом трубки и средой.

Экспертные рекомендации по применению

Подбирайте с учётом наружного диаметра 3/16" (4,76 мм) и необходимой толщины стенки; соблюдайте чистоту и отсутствие заусенцев — кромку снять, трубку вставить до упора. Затягивайте согласно технической инструкции производителя (от руки с последующей доводкой динамометрическим ключом по таблице моментов), не допускайте повторной многократной установки старых обжимных колец при повреждении — заменяйте их. При вибрации используйте опоры, при пневмо/гидроиспытаниях проводите пробную приработку и контроль утечек. Учтите отсутствие резьбового уплотнения при стыковке — герметичность обеспечивается только обжимом.
