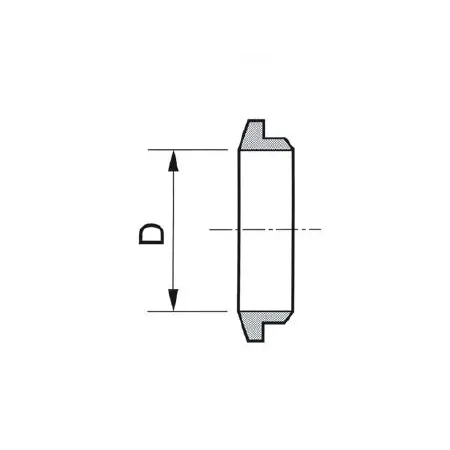

DFB-32-S DK-Lok - Кольцо обжимное заднее 2", нерж.

Назначение и принцип работы

Кольцо обжимное заднее для подключения труб 2" (50,8 мм) предназначено для формирования герметичного металлического соединения в технологических и измерительных трубопроводах. Конструкция использует два обжимных кольца и гайку: при завинчивании гайки переднее и заднее кольца деформируют трубу и создают металло-контактный уплотнительный зазор, исключающий протечки жидкостей и газов в широком диапазоне давлений. Отсутствие уплотняющих прокладок (тип уплотнения резьбы: -) повышает термостойкость и химическую стойкость соединения.

Ключевые особенности конструкции

Материал корпуса и кольца — нержавеющая сталь (AISI 316), общее исполнение — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах (вода, нефть, пар, кислоты/щелочи при совместимости). Двухколечная система обеспечивает высокую прочность сцепления и повторяемость монтажа. Рабочее давление зависит от наружного диаметра и толщины стенки труб: при стандартных трубах 2" типично до 20–400 бар (конкретно — по паспорту DK‑Lok и от schedule трубы). Температурный диапазон металлического соединения при отсутствии уплотнений ориентировочно от −196 °C до +400 °C, фактический предел определяется материалом труб и наличием дополнительных уплотнений.

Экспертные рекомендации по применению

Подбирайте кольца по точному наружному диаметру и толщине стенки трубы; концы труб должны быть отрезаны под прямым углом и тщательно обезжирены и сняты фаски. Сборка — по регламентированному моменту затяжки DK‑Lok с применением двух ключей (фиксировать корпус и затягивать гайку); избегать повторного использования деформированных колец. При пульсациях давления рекомендовано дополнительное поддерживающее опирание трубы. После монтажа выполнить гидравлический/пневматический тест герметичности и документировать момент затяжки.
