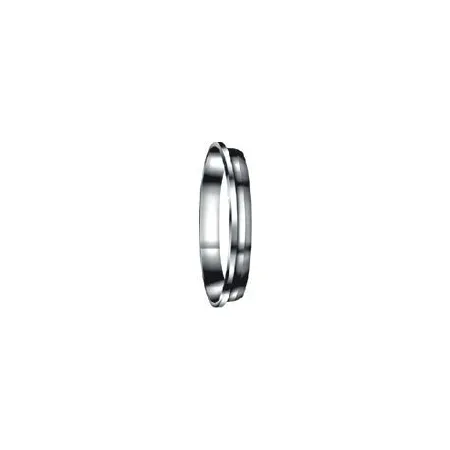

DFB-32M-S DK-Lok - Кольцо обжимное заднее 32 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее DFB-32M-S DK-Lok предназначено для герметичного и механически устойчивого присоединения трубок с наружным диаметром 32 мм в системах КИПиА, технологических магистралях и гидропневматике. Решает задачи уплотнения и фиксации медиоводов без применения уплотнений на резьбе: при затяжке гайки два обжимных кольца формируют металловый контакт с трубкой, обеспечивая уплотнение и удержание при высоких давлениях. Изделие используется в измерительных линиях, системах отбора проб и технологических отводах, где требуется стойкость к коррозии и стабильность к циклическим нагрузкам.

Ключевые особенности конструкции

Конструкция — двухколечный обжим с задним кольцом; корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает повышенную коррозионную стойкость против агрессивных сред (вода, масла, пар, инертные газы и многие химические среды). Расчетно-эксплуатационные параметры зависят от толщины стенки трубки и конфигурации системы; типичные диапазоны для аналогичных фитингов — рабочее давление до сотен бар при температуре от −196 °C до +400 °C в зависимости от узла и наличия уплотнителей. Отсутствие резьбового уплотнения делает соединение устойчивым к вибрации и повторным сборкам.

Экспертные рекомендации по применению

Подбирайте кольцо под точный наружный диаметр 32 мм и соответствующую толщину стенки трубки по таблице производителя. Перед монтажом торец трубки должен быть ровным и обезжиренным, кромки сняты — это критично для формирования герметичного металлового прилегания. Затягивайте гайку по рекомендуемому моменту или шагам витков от производителя, избегая перетяжки и перекоса; после сборки выполните гидравлическую или пневматическую пробу. При повторном монтаже оцените состояние обжимных колец — при повреждениях заменяйте; избегайте сочетания разных металлов без учета гальванической пары.
