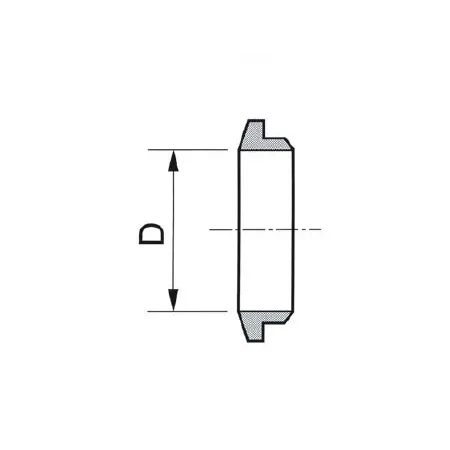

DFB-38M-S DK-Lok - Кольцо обжимное заднее 38 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее для трубки DFB-38M-S DK-Lok предназначено для герметичных соединений в линиях КИПиА, гидравлике и технологических трубопроводах с наружным диаметром 38 мм. Конструкция обеспечивает механическое зажатие трубки двумя обжимными кольцами и гайкой — при затяжке переднее и заднее кольца создают уплотнение и распорное усилие на стенку трубки, исключая протечки при рабочих давлениях типичных промышленных систем.

Ключевые особенности конструкции

Исполнение — заднее обжимное кольцо, корпус и элементы из нержавеющей стали AISI 316 (материал корпуса и колец), общее материаловое решение — нержавеющая сталь. Подключение рассчитано на трубку Ø 38 мм. Конструкция не содержит резьбовых уплотнений (тип уплотнения резьбы: —), герметичность достигается механическим прессовым контактом. Рабочие среды: вода, пар, масла, инертные газы, агрессивные коррозионно-активные среды, вакуум; ориентировочные диапазоны эксплуатации при корректном подборе стенки трубки — давления до ~400 бар и температуры от −196 °C до ~+260 °C, зависящие от толщины и качества трубки.

Экспертные рекомендации по применению

Подбирайте кольцо под конкретную толщину стенки и материал трубки (совместимость с AISI 316). Монтаж — очистить торец трубки, обеспечить соосность, зафиксировать гайку вручную, затем выполнить контрольную затяжку (обычно 1–1,5 оборота от свободного положения в зависимости от диаметра и инструкции производителя). Не допускайте многократного повторного использования обжимных колец — при демонтаже заменяйте кольца и проверяйте соединение на утечки манометром или методом капельной пробы. Во избежание усталостных трещин не допускать перекосов и точечных нагрузок на стенку трубки.
