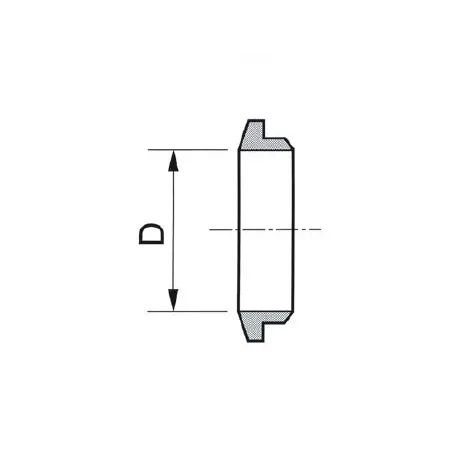

DFB-3M-S DK-Lok - Кольцо обжимное заднее 3 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее предназначено для герметичного присоединения тонкостенных трубок Ø 3 мм в системах КИПиА, аналитики, гидравлики и технологических линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл‑к‑металлу уплотнение при зажиме трубки: заднее кольцо фиксирует трубку, переднее деформирует её для создания герметичного стыка без дополнительных уплотнителей. Применяется там, где требуется компактное, виброустойчивое и герметичное соединение для сред под давлением.

Ключевые особенности конструкции

Материал корпуса и колец — нержавеющая сталь AISI 316 (обобщённо: сталь нержавеющая), устойчивая к коррозии и агрессивным средам. Исполнение: заднее обжимное кольцо для трубки 3 мм, два обжимных кольца и гайка DK‑Lok. Рабочие среды: технологические и аналитические газы, жидкости, гидравлические масла, агрессивные химические среды (в зависимости от совместимости трубки). Типичный диапазон рабочих давлений зависит от стенки трубки, но для трубок малого диаметра может достигать сотен бар; температурный диапазон при металл‑металл уплотнении — от криогенных значений (порядка −196 °C) до высоких температур (порядка +400 °C), в зависимости от материалa трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте кольцо под трубку точно Ø 3 мм и используйте трубки из совместимого нержавеющего материала. Подготовка: ровный, обрезанный под прямым углом и очищенный торец без заусенцев. Сборка: завинтить гайку до упора вручную, затем добить моментом согласно инструкции (обычно контрольный поворот ключом — порядка 1–1,25 оборота после ручной затяжки или по рекомендованному моменту производителя). Избегать перекоса трубки, чрезмерной затяжки и повторного многократного демонтажа кольца без замены обжимных элементов. После монтажа провести испытание на герметичность при рабочем давлении и учитывать вибрацию и температурные циклы при выборе материала трубки.
