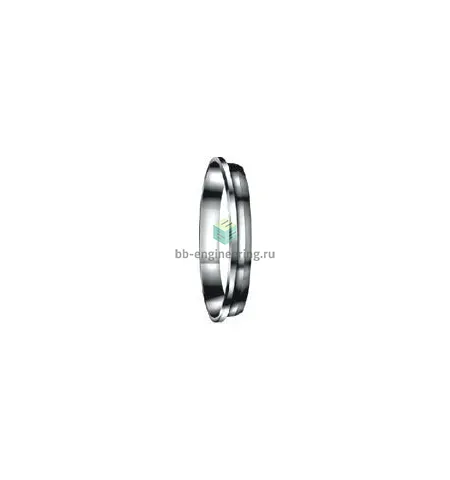

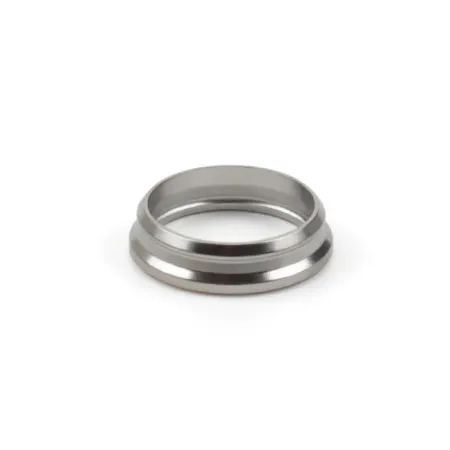

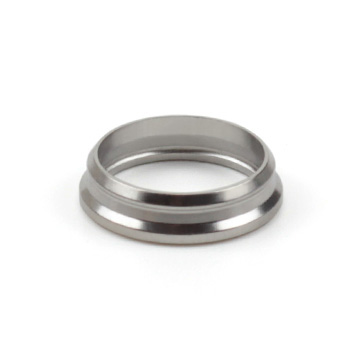

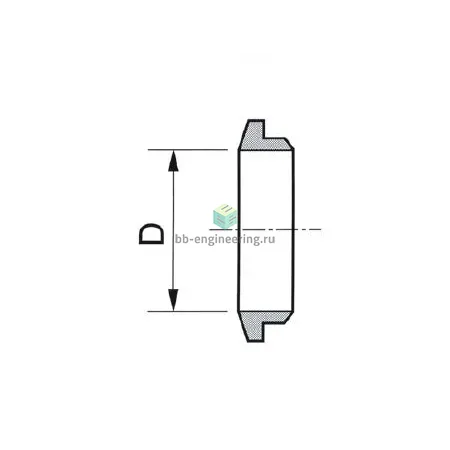

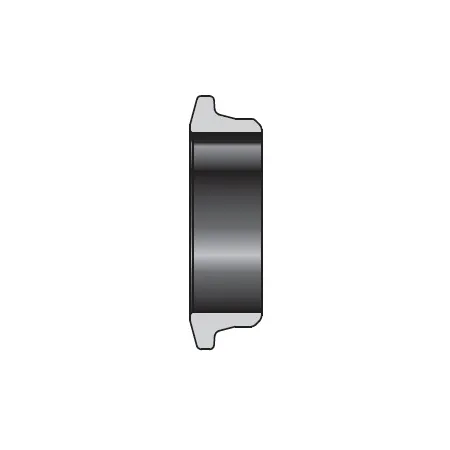

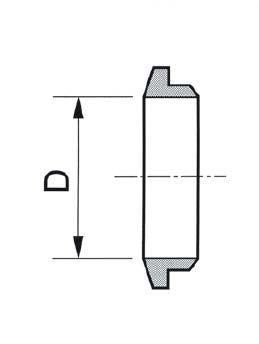

DFB-4-S DK-Lok - Кольцо обжимное заднее 1/4", нерж.

Назначение и принцип работы

Кольцо обжимное заднее DFB-4-S DK-Lok предназначено для герметичного присоединения трубок Ø 1/4″ (6,35 мм) в технологических и контрольно-измерительных системах: линиях отбора проб, соединениях перед датчиками и регуляторами, манометрах и коллекторах. Рабочий принцип — механическое обжатие трубки двумя коническими обжимными кольцами и контргайкой: переднее кольцо фиксирует трубку, заднее (обжимное заднее) обеспечивает уплотнение и противодействие вытягиванию, контакт металла по металлу исключает применение резиновых уплотнений и обеспечивает высокую коррозионную стойкость и герметичность при высоких давлениях.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общее материал-описание — сталь нержавеющая, конструкция — двухкольцевая (фронтальное и заднее кольца) с гайкой для обжима. Тип уплотнения резьбы отсутствует (металлическая герметизация через кольца). Пригоден для агрессивных сред и технологических сред на основе воды, нефтепродуктов, газов и химикатов, совместим с непассивирующими средами. Рабочие диапазоны зависят от толщины и типа трубки; типичный практический диапазон эксплуатации для соединений 1/4″ — до сотен бар (ориентировочно до ~400 бар при корректно подготовленной трубке) и температур от криогенных значений до +350…+400 °C при отсутствии полимерных уплотнений.

Экспертные рекомендации по применению

Подбирайте DFB-4-S под трубку 1/4″ с соответствующей стенкой, соблюдайте прямой квадратный торец и отсутствие фасок/заусенцев — глубина посадки критична для заднего кольца. Устанавливайте гайку вручную, затем затягивайте доворотом по заводской рекомендации (или до указанного крутящего момента); избегайте многократного перетягивания и обратной сборки без замены колец — это снижает надежность. Перед вводом в эксплуатацию проведите гидравлическое/пневматическое испытание при проектном давлении. В агрессивных и вибронагруженных системах применяйте дополнительные фиксаторы и компенсаторы, учитывайте тепловые расширения трубопровода.
