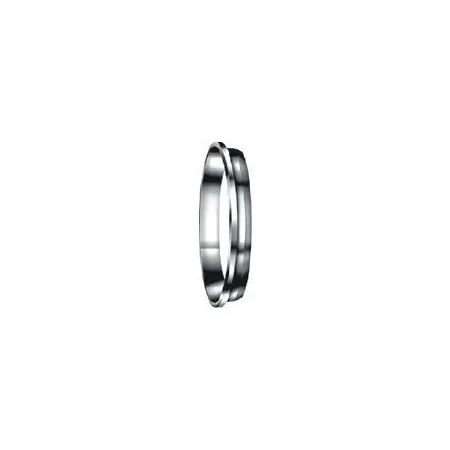

DFB-4M-S DK-Lok - Кольцо обжимное заднее 4 мм, нерж.

Назначение и принцип работы

Кольцо обжимное заднее DFB-4M-S DK-Lok предназначено для присоединения и герметизации тонкостенных трубок Ø4 мм в системах КИПиА, газо- и жидкостных линиях высокого давления. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение без использования уплотнений резьбы. При затяжке гайки заднее и переднее кольца смещаются и формируют плотный контакт с наружной поверхностью трубки, что обеспечивает устойчивую герметизацию при динамических и статических нагрузках.

Ключевые особенности конструкции

Корпус и рабочие элементы изготовлены из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая, что обеспечивает высокую коррозионную стойкость. Форма — кольцо обжимное заднее, под подключение 4 мм. Система двух обжимных колец даёт металл-металл уплотнение, пригодное для агрессивных сред (включая водные растворы, нефть, газ), рабочее давление типично до 420 бар (≈6000 psi) и температурный диапазон эксплуатации примерно от −196 °C до +400 °C в зависимости от среды и исполнений трубки.

Экспертные рекомендации по применению

Перед монтажом отрежьте и тщательно сняйте фаску у трубки, убедитесь в соблюдении толщины стенки и соосности. Стандартная методика монтажа: завести трубку до упора, затянуть гайку вручную, затем доворот ключом по рекомендациям производителя (обычно ~1–1,25 оборота после прижима); избегайте чрезмерной затяжки и повторного многократного использования деформированных колец. Для критичных применений выполните испытание на утечку при рабочем давлении и используйте виброизолирующие элемент ы при динамических нагрузках.
