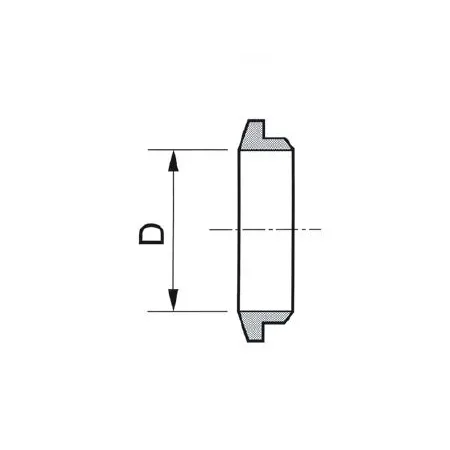

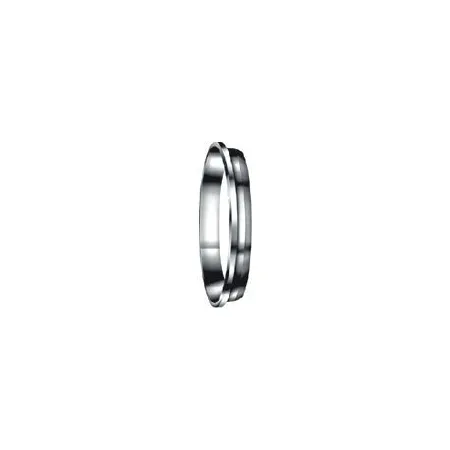

DFB-5-S DK-Lok - Кольцо обжимное заднее 5/16", нерж.

Назначение и принцип работы

Кольцо обжимное заднее DFB-5-S DK-Lok предназначено для герметичного присоединения трубок Ø 5/16″ (≈7,94 мм) в системах измерения и управления. Конструкция обеспечивает металлоконтактное уплотнение трубки без дополнительных прокладок: трубка вставляется до упора, две обжимные кольца и гайка прижимают корпус, формируя надежное уплотнение для жидких и газообразных сред. Применяется в линиях приборов, гидравлике низких и средних давлений, вакуумных трассах и технологических манометрах.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Форма фитинга — кольцо обжимное заднее; тип уплотнения резьбы: отсутствует отдельное резьбовое уплотнение (уплотнение реализуется обжимом трубы). Двухколечная схема повышает надежность при вибрациях. Типичные рабочие давления для подобного исполнения зависят от толщины трубки и применения и могут достигать порядка до 420 бар (≈6000 psi) в приборных системах; температурный диапазон эксплуатации при металлическом уплотнении ориентировочно −50…+200 °C в зависимости от среды и компоновки.

Экспертные рекомендации по применению

Подбирайте DFB-5-S под фактический наружный диаметр и стенку трубки; не используйте уплотнительные пасты или ФУМ-ленту на конусе — это металл-металл уплотнение. Рез аккуратно исполняйте перпендикулярно оси, удаляйте заусенцы, соблюдайте рекомендованные крутящие моменты производителя и последовательность затяжки при серийной сборке. Для агрессивных сред проверяйте совместимость AISI 316 с рабочей средой и при необходимости используйте термостойкие компоненты. Контролируйте герметичность испытанием давлением после монтажа.
