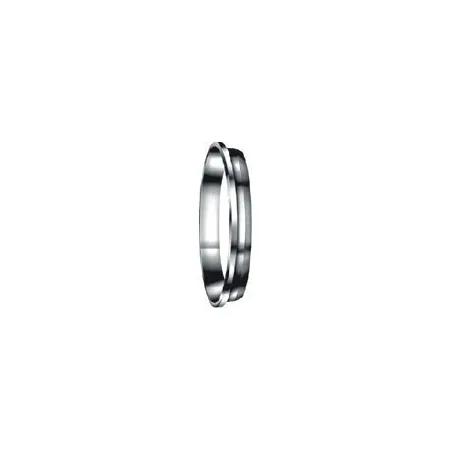

DFB-8-S DK-Lok - Кольцо обжимное заднее 1/2", нерж.

Назначение и принцип работы

Кольцо обжимное заднее для обжимных фитингов, предназначенное для герметичного присоединения трубок диаметром 1/2″ (12,7 мм) в системах измерения и распределения среды. Изделие реализует принцип двухколпачковой компрессии: при затяжке гайки заднее и переднее обжимные кольца смещаются и образуют металлическое уплотнение между трубкой и корпусом фитинга, не требующее герметиков на резьбе (тип уплотнения резьбы отсутствует). Применимо для технологических линий с аналитическими, гидравлическими и пневматическими средами, обеспечивает долговременную, виброустойчивую герметизацию при типичных рабочих режимах.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах. Конструкция — двухколпачковая с гайкой, стандартное подключение 1/2″. Металлическая посадка гарантирует эксплуатацию в широком диапазоне температур (ориентировочно от −60 °C до +250 °C в зависимости от применённых уплотнений и условий) и давлении до ~400 бар в типичных конфигурациях (фактический предел зависит от толщины стенки и материала трубки). Рекомендуемая среда: вода, пар, масла, химически агрессивные растворы и инертные газы.

Экспертные рекомендации по применению

Подбирайте кольца под трубку Ø12,7 мм с корректной толщиной стенки; используйте однотипную нержавеющую материаловерсию (AISI 316) для избежания гальванической коррозии. При монтаже — резать торец торцевой резкой, удалять заусенцы, устанавливать заднее и переднее кольца по инструкции производителя и затягивать гайку контролируемым моментом (избегать перетяжки и повторного использования обжимных колец). После сборки выполнить испытание на герметичность (воздух/гелий, гидростатический тест). При плановом обслуживании проверять целостность поверхности трубки и состояние уплотнений; критичны перекосы и повреждения посадочных поверхностей.
