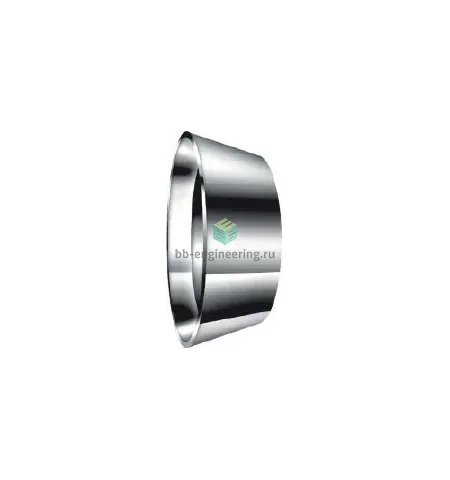

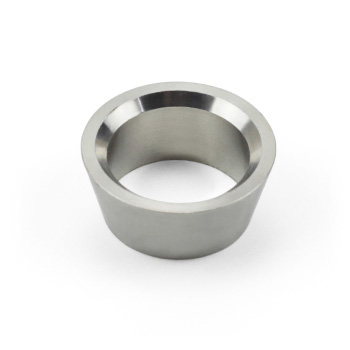

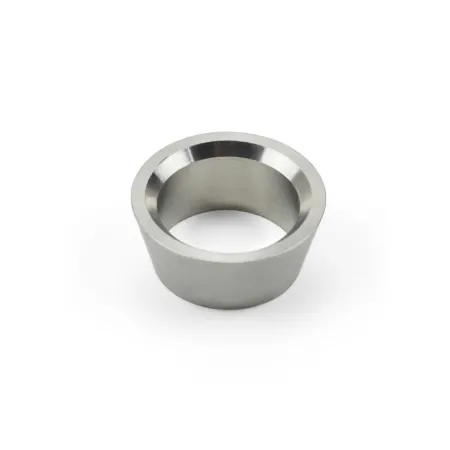

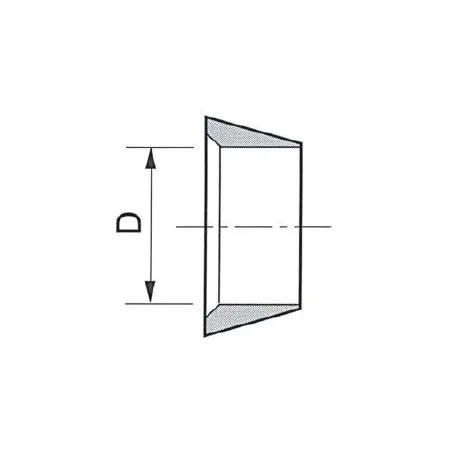

DFF-22M-S DK-Lok - Кольцо обжимное переднее 22 мм, нерж.

Назначение и принцип работы

Обжимное переднее кольцо DFF-22M-S DK-Lok предназначено для образования герметичного соединения трубок Ø22 мм в системах приборного контроля, гидравлики, технологических линий и сред с агрессивными компонентами. Принцип работы — механическое обжатие трубки двумя обжимными кольцами и контргайкой: переднее (врезающееся) кольцо формирует уплотнение и посадку на наружный диаметр трубки, заднее фиксирует положение и передаёт осевую нагрузку, герметичность достигается металлоконтактным уплотнением без применения уплотнений резьбы.

Ключевые особенности конструкции

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с водой, нефте- и газопродуктами, большинством технологических сред. Подключение рассчитано на трубки Ø22 мм. Тип конструкции — двойная конусная арматура с гайкой; тип уплотнения резьбы отсутствует (уплотнение — за счёт колец). Диапазон эксплуатационных температур при эксплуатации из AISI 316 ориентировочно от −196 °C (криогенные условия) до +400 °C; рабочие давления зависят от толщины стенки трубки и условий монтажа, типично до нескольких сотен бар в приборных и гидравлических системах при правильной установке.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую поверхность и отсутствие заусенцев на трубке Ø22 мм, проверить соответствие стенки трубки рекомендованной толщины. Сборка: навинтить гайку и кольца, подтянуть вручную до соприкосновения, затем доворот ключом согласно таблице затяжек производителя; не применять герметики на место посадки колец — это нарушит работу металлоконтактного уплотнения. Избегать повторного многократного использования обжимных колец в ответственных узлах, контролировать вибрации и циклические нагрузки, при критичных режимах выполнять испытание на герметичность и, при необходимости, использовать фиксирующие устройства.
