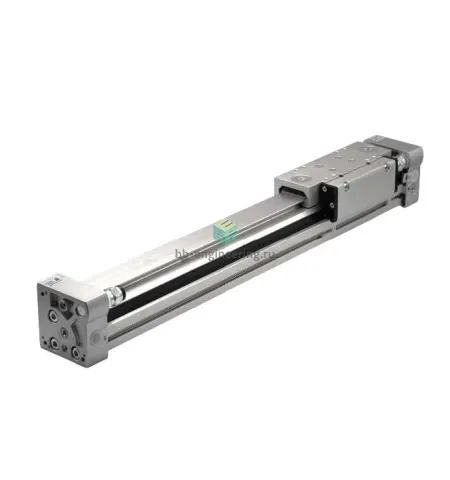

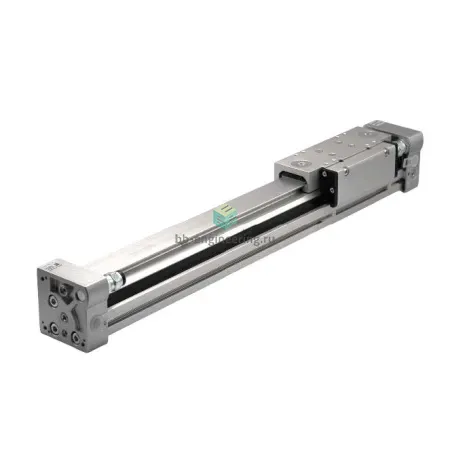

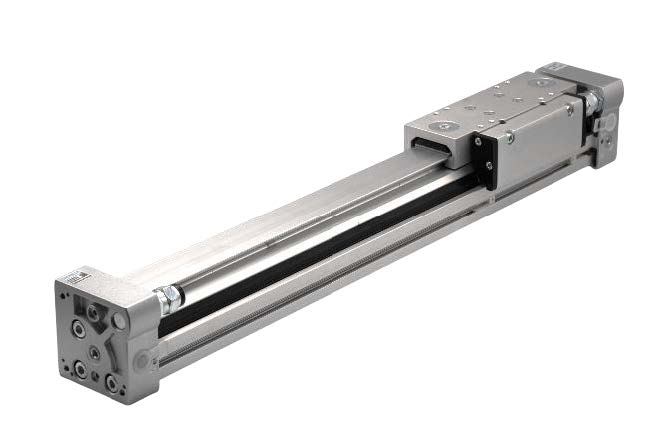

Описание DGCB-GF-40 -...-PPV-A
- Привод имеет компактную конструкцию – длина привода почти равна длине рабочего хода;
- Длина рабочего хода до 2.600 мм;
- Поршень привода имеет механическую связь с кареткой, что обеспечивает жёсткость конструкции и высокую нагрузочную способность привода;
- Высокий ресурс благодаря регулируемому пневматическому демпфированию.
- Сборка в России.
Характеристики DGCB-GF-40 -...-PPV-A
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
- 10 ÷ 3000 мм/с
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8 бар
- -5 ÷ 60 °C
- любое
