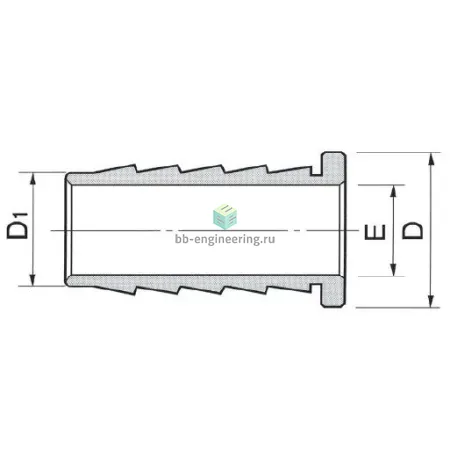

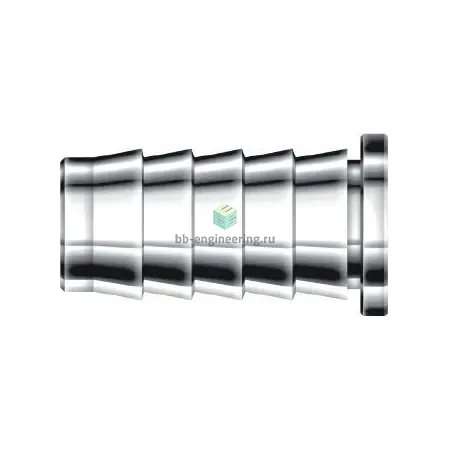

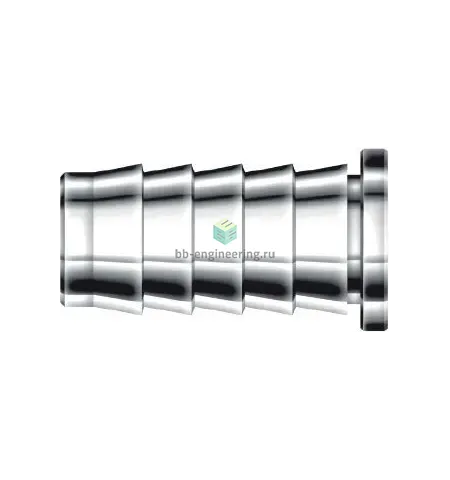

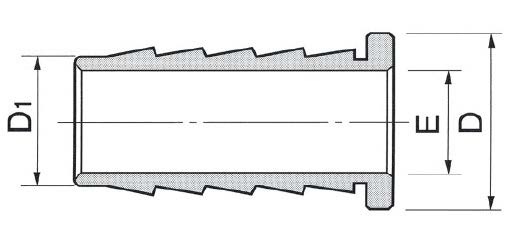

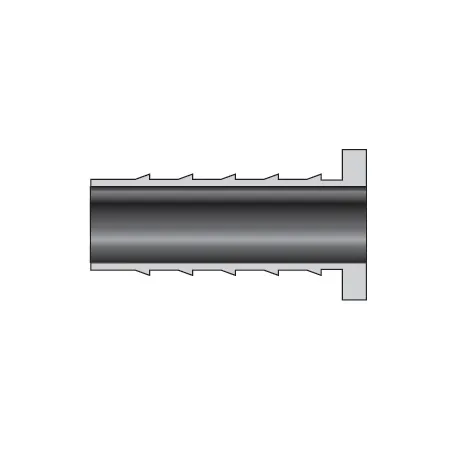

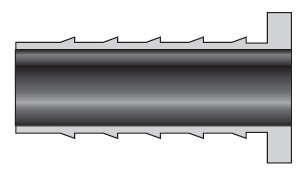

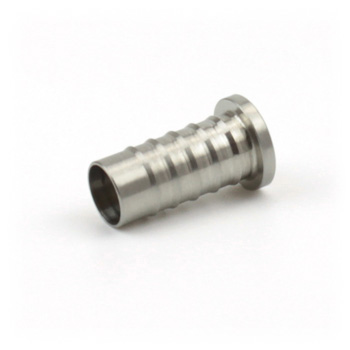

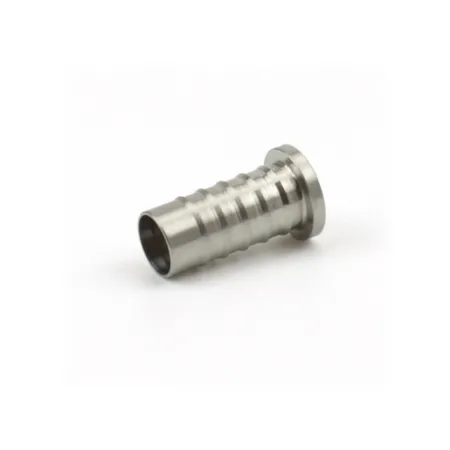

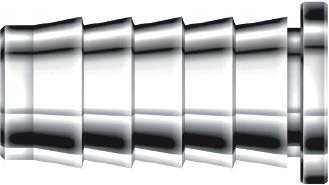

DI10M-8M-S DK-Lok - Гильза для мягких трубок 10/8 мм, нерж.

Назначение и принцип работы

Гильза предназначена для герметичного подключения мягких трубок с наружным/внутренним диаметром 10/8 мм в технологических и контрольно‑измерительных линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлокерамическое (металл‑к‑металлу) уплотнение без применения резьбовых уплотнителей, что повышает устойчивость к вибрациям и микроперетеканиям. При монтаже труба вставляется до упора, гайка затягивает переднюю и заднюю гильзы, которые прижимаются к наружной поверхности мягкой трубки — создаётся герметичное седло, передающее усилие и исключающее соскальзывание под давлением.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (обобщённо — сталь нержавеющая; материал корпуса — AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах: газах, нефтехимии, гидравлических и пневматических линиях. Применение двух обжимных колец даёт надёжный захват мягкой трубки Ø10/Ø8 мм и повышенную устойчивость к циклическим нагрузкам. Рабочее давление зависит от конфигурации системы и типа трубки; при стандартных условиях и правильной установке допустимые нагрузки достигают порядка до 414 бар (6000 psi) для типичных инструментальных применений, диапазон рабочих температур — от криогенных значений (≈-196 °C) до высокотемпературных режимов (+400 °C) для металлического уплотнения (в системах с эластомерными уплотнителями — ориентировочно от -60 °C до +200 °C).

Экспертные рекомендации по применению

Перед установкой обеспечить ровный отрез и фаску трубки, удалить заусенцы; вставлять до упора, контролировать положение переднего кольца. Затягивать гайку после установки — сначала от руки до упора, затем 1–1,25 оборота ключом (или по инструкциям производителя для конкретного размера) с последующей проверкой под давлением. Избегать перекоса и смятия мягкой трубки, не применять повторный многократный демонтаж без замены обжимных колец при нарушении формы. Для агрессивных сред и высоких температур применять AISI 316; при сомнении по давлению или вибрациям — выбирать фитинг и трубку с запасом прочности и согласовывать с технической документацией DK‑Lok.
