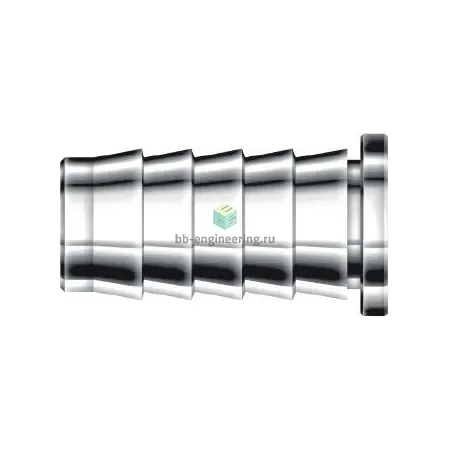

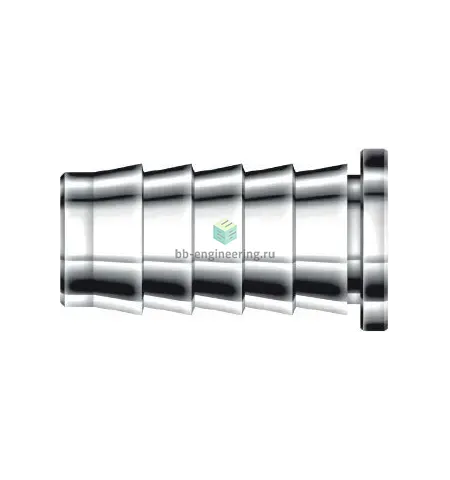

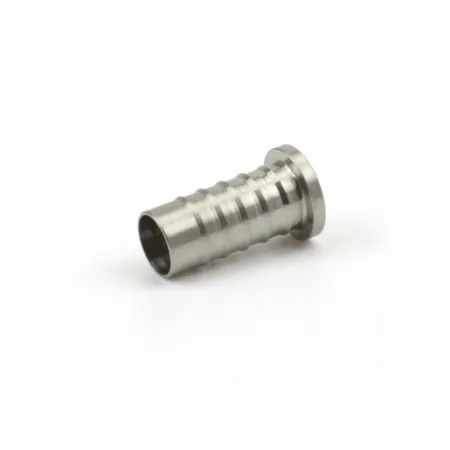

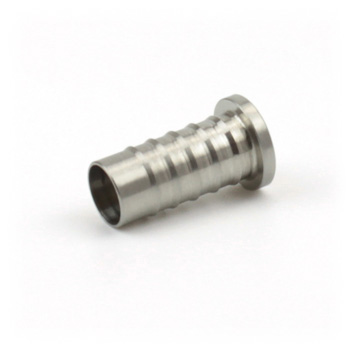

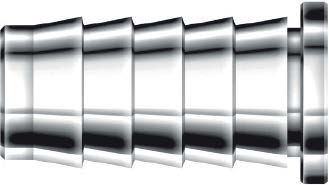

DI12M-10M-S DK-Lok - Гильза для мягких трубок 12/10 мм, нерж.

Назначение и принцип работы

Гильза для мягких трубок DI12M-10M-S DK-Lok предназначена для герметичного подключения мягких тонкостенных трубок с наружным/внутренним диаметром 12/10 мм в измерительных, пневматических и технологических линиях. Принцип работы — обжим трубки двумя коническими обжимными кольцами (двухфланцевая схема) и гайкой: при затяжке кольца деформируют корпус трубки, образуя металло-металлическое уплотнение без дополнительной герметизации резьбы. Изделие обеспечивает быструю монтажную сборку и стойкое соединение к вибрациям и ударным нагрузкам.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах с содержанием хлоридов. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (герметизация осуществляется обжимом). Рекомендуемая рабочая область зависит от материала и толщины стенки трубки: типичные эксплуатационные давления до 200–300 бар, рабочие температуры примерно от -50 °C до +220 °C. Применима для сред: технические газы, гидравлическое масло, пар, большинство жидких агрессивных сред в пределах допустимых температур.

Экспертные рекомендации по применению

Подбирайте гильзу с учётом внешнего/внутреннего диаметров трубки 12/10 мм и толщины стенки; для тонкостенных трубок используйте рекомендованные DK-Lok монтажные ключи и моменты затяжки по таблице производителя. Перед сборкой обеспечить ровный прямой рез и удаление задиров, трубку вставлять до упора в седло. Избегать повторного использования обжимных колец — при демонтаже менять кольца и гайку. Не перетягивать — характерна потеря герметичности из‑за деформации трубки; обязательна профилактическая проверка на утечку давлением после монтажа.
