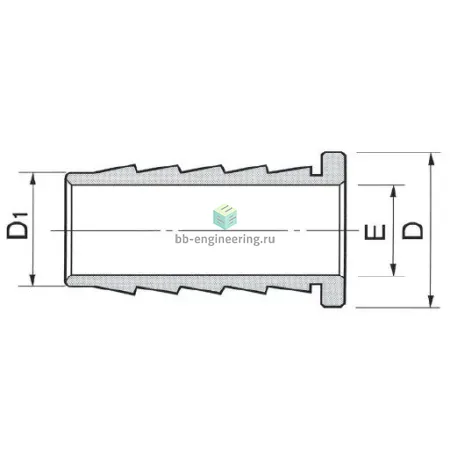

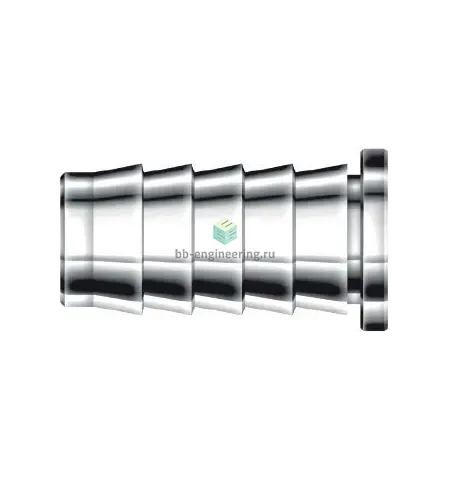

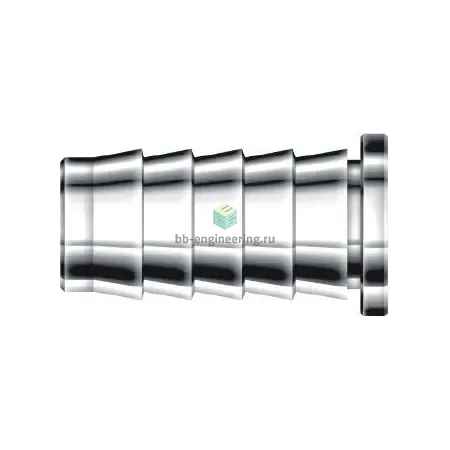

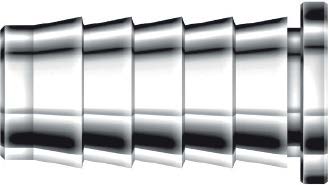

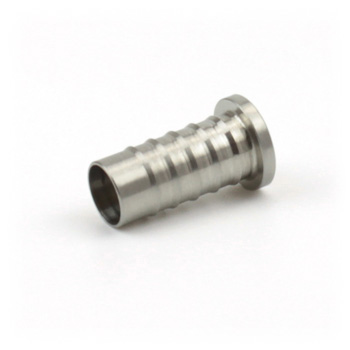

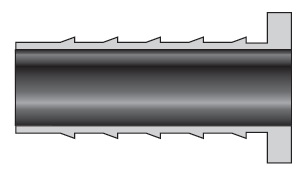

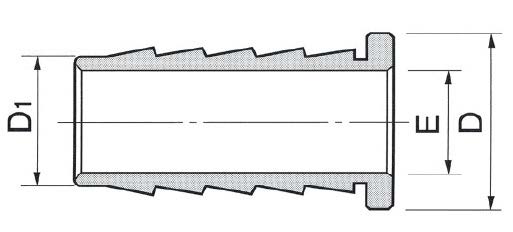

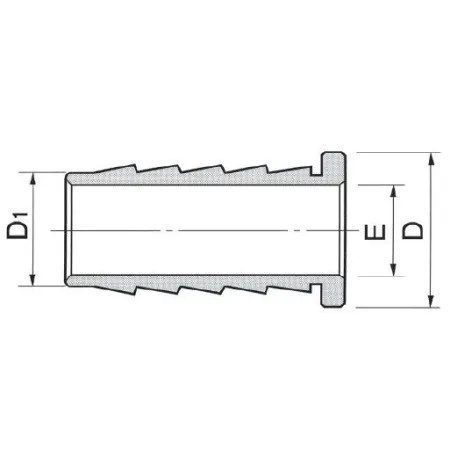

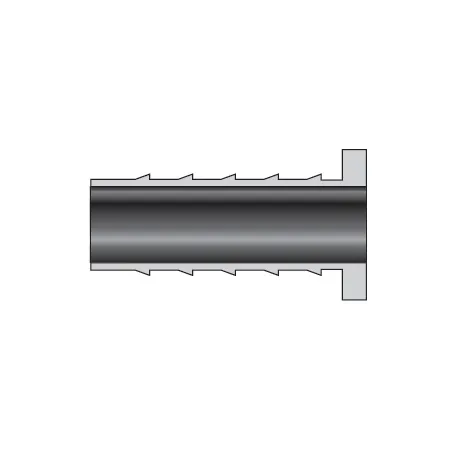

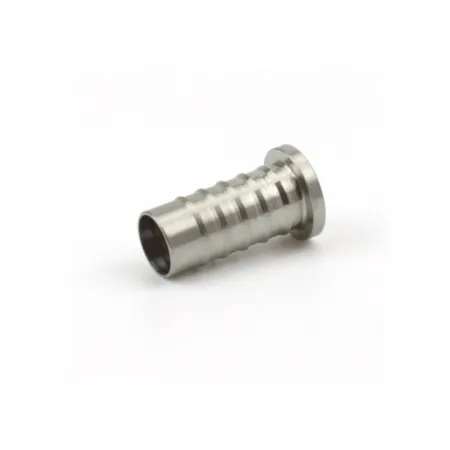

DI16-12-S - Гильза для мягких трубок 1" / 3/4", нерж.

Назначение и принцип работы

Гильза для мягких трубок DI16-12-S DK‑Lok служит для формирования герметичного обжима на гибких трубопроводах диаметром 1″ (25,4 мм) и 3/4″ (19,05 мм). Конструктивно это элемент обжимного фитинга, который в комплекте с двумя обжимными кольцами (двухступенчатая система «фасонная опорная + уплотняющая втулка») и гайкой обеспечивает металлометаллическое/механическое уплотнение без резьбового уплотнения. Принцип работы — уплотнение создаётся перемещением и деформацией обжимных колец при затяжке гайки, что фиксирует трубку и предотвращает протечки при работе в технологических и приборных линиях.

Ключевые особенности конструкции

Корпус и гильза выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для воды, пара, углеводородов и большинства химических сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, форма фитинга — гильза для мягких трубок. Рабочие давления зависят от диаметра и толщины стенки трубки; типичные значения для таких обжимных решений — порядка десятков-нескольких сотен бар при комнатной температуре (ориентировочно 100–400 бар), температурный диапазон эксплуатации — от криогенных температур (приближающихся к −196 °C при отсутствии уплотнителей) до порядка +400 °C в зависимости от уплотняющих материалов и рабочей среды. Тип уплотнения резьбы: не применяется (уплотнение осуществляется обжимом).

Экспертные рекомендации по применению

Подбирайте гильзу под фактический наружный диаметр и толщину мягкой трубы; для 1″/3/4″ указывайте реальный D наружный (25,4/19,05 мм). При монтаже вставьте трубку до упора в гильзу, затяните гайку до схватывания пальцем, затем заверните по рекомендациям производителя (обычно 1–1,5 оборота после пальцевой затяжки или по таблице затяжек DK‑Lok). Не допускайте перекоса кольца и повторного многократного использования обжимных колец — после демонтажа заменяйте их. Проверяйте герметичность давлением и методами обнаружения утечек; избегайте ударных нагрузок и вибраций без дополнительной фиксации трубопровода.
