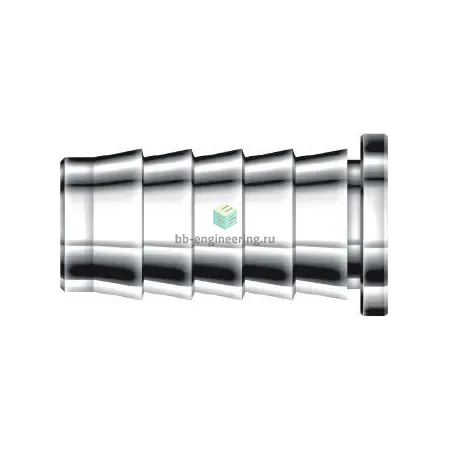

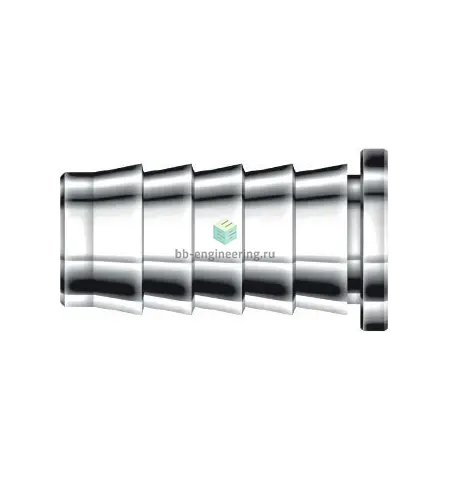

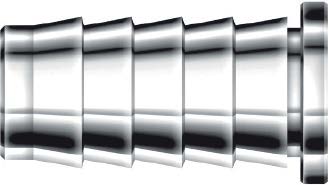

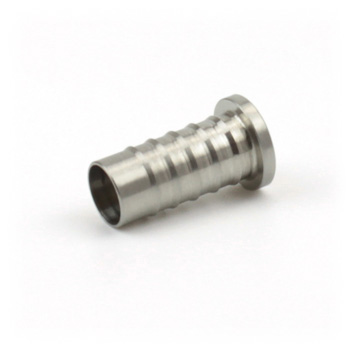

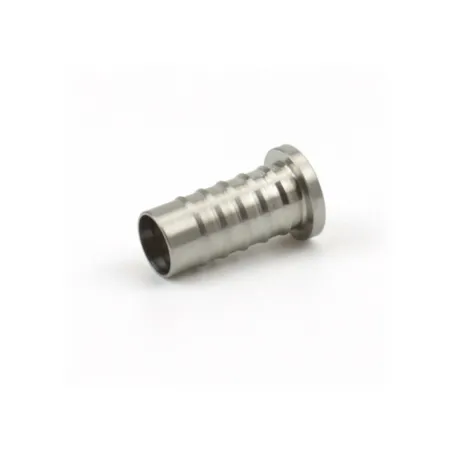

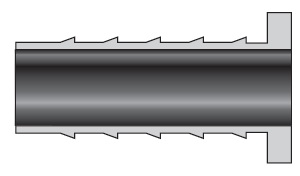

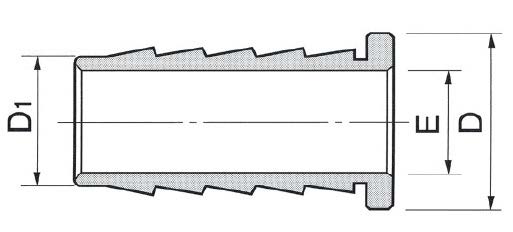

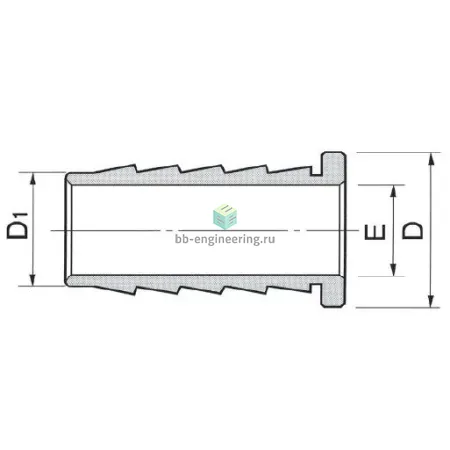

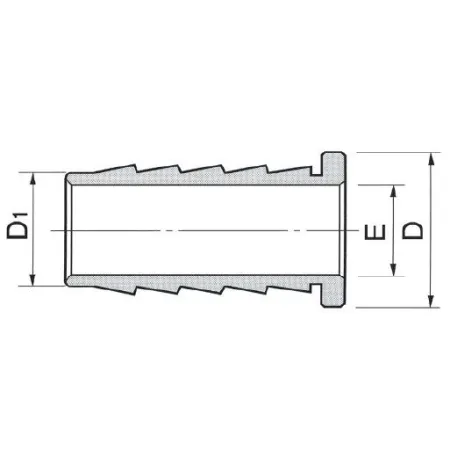

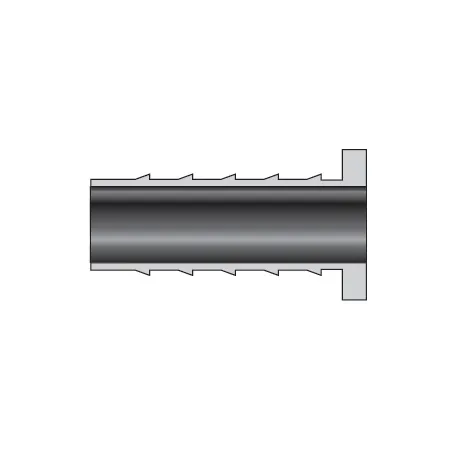

DI4-2-S DK-Lok - Гильза для мягких трубок 1/4" / 1/8", нерж.

Назначение и принцип работы

Гильза предназначена для герметичного присоединения мягких металлических трубок диаметром 1/4" (6,35 мм) к резьбовым портам размером 1/8" (3,18 мм) в системах технологической и приборной арматуры. Принцип — механическое обжатие трубки двумя обжимными кольцами (двухкусочная система) и гайкой: при затяжке кольца сминают внешний диаметр мягкой трубки, формируя торцовое и охватывающее уплотнение без применения уплотнительных материалов на резьбе (тип уплотнения: отсутствует). Решает задачи герметичности измерительных линий, подводов газа и жидкостей в условиях вибрации и циклических нагрузок.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, всем телом из нержавеющей стали, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — гайка + две обжимные втулки; резьбовое уплотнение не применяется. Рекомендованный диапазон эксплуатации для аналогичных конструкций: рабочее давление до ≈414 бар (6000 psi) в зависимости от диаметра трубки и условий монтажа; температурный диапазон ориентировочно −60…+200 °C для металл-металл уплотнения. Рабочие среды: сжатый воздух, инертные и технические газы, масла и жидкости, агрессивность зависит от контакта с нержавеющей 316.

Экспертные рекомендации по применению

Монтировать на отрезанные под прямым углом и обеззагрязнённые трубки; снять заусенцы, обеспечить правильную посадочную глубину. Затяжку выполнять динамометрическим ключом по таблице производителя; при отсутствии — стандартная практика двухконусных фитингов: предварительная затяжка от руки и последующее поворачивание гайки на 1–1,25 оборота с ключа, с контролем на утечку. Избегать многократного повторного обжатия одной и той же трубки; при сомнении заменять гильзу/кольца. Перед пуском провести гидро- или пневмоконтроль герметичности и при эксплуатации учитывать температурные расширения и возможную коррозию от агрессивных сред.
