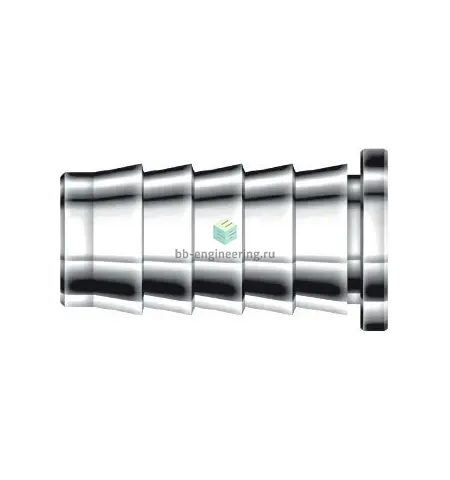

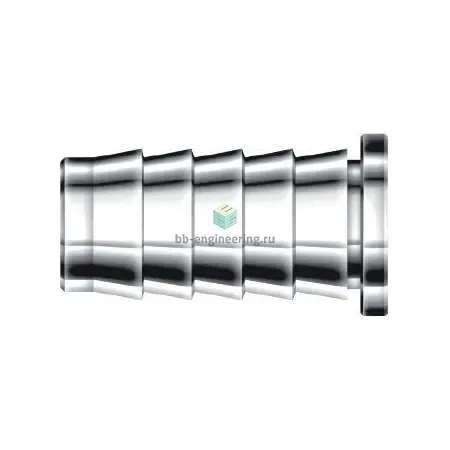

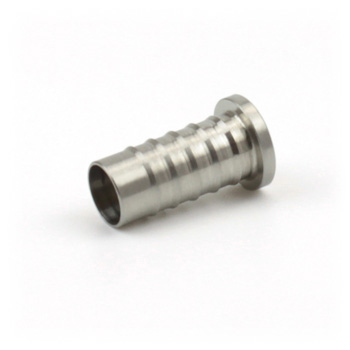

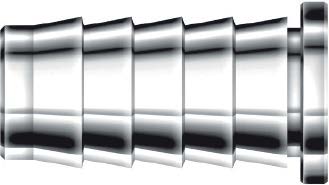

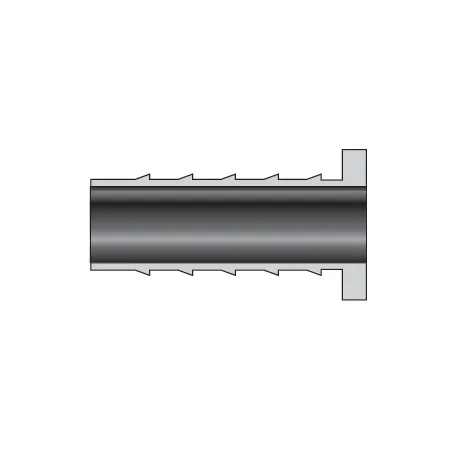

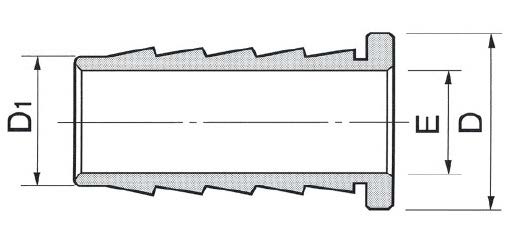

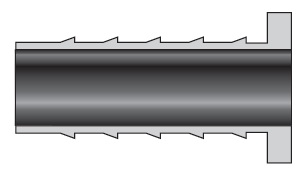

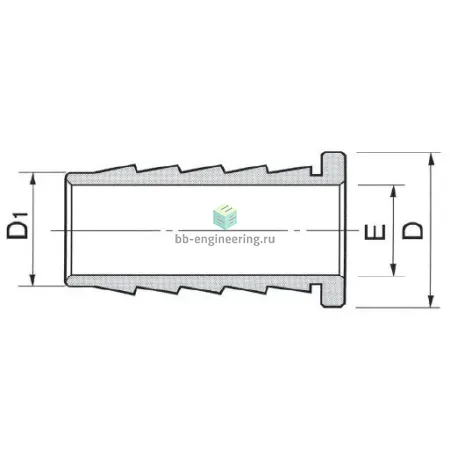

DI4-3-S - Гильза для мягких трубок 1/4" / 3/16", нерж.

Назначение и принцип работы

Гильза DI4-3-S DK-Lok предназначена для подключения мягких трубок Ø3/16" к соединениям с резьбой 1/4" в узлах промышленной автоматизации, отбора проб и системах анализа. Принцип работы — обжимная двухкольцевая система: при затягивании гайки одна кольцевая пара формирует герметичное металлометаллическое соединение с трубкой, вторая фиксирует её по оси и предотвращает выскальзывание. Конструкция обеспечивает повторяемую герметичность и возможность работы с газами и жидкостями в приборных линиях.

Ключевые особенности конструкции

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Соединение — обжим трубки двумя обжимными кольцами и гайкой; тип уплотнения резьбы не применён (металл‑по‑металлу). Диаметр подключения: 1/4" (резьба) / 3/16" (трубка). При правильном подборе трубки и соблюдении рекомендаций изготовителя рабочее давление типично находится в сотнях бар (вплоть до высокодавильных применений), эксплуатационная температура металлического уплотнения охватывает широкий диапазон (низкие криогенные значения до высоких температурных режимов), а предел зависит от используемой трубки и среды.

Экспертные рекомендации по применению

Подбирайте трубку 3/16" с рекомендованной толщиной стенки и материалом (AISI 316 при агрессивных средах). Перед монтажом обеспечить чистый, перпендикулярный рез, убрать заусенцы и вывести трубку до упора в корпус. Затягивайте гайку по инструкции производителя: до срабатывания упора, затем добивочное количество оборотов (уточнять по паспорту DK-Lok). Не использовать повторно деформированные обжимные кольца, при диагностике герметичности применять мыльный раствор или приборную утечку; избегать циклических перегрузок и точечных изгибов в зоне обжима.
