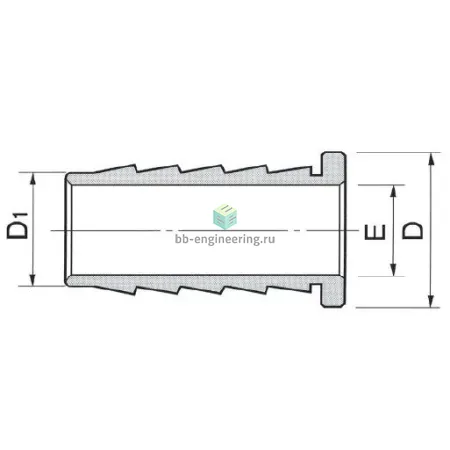

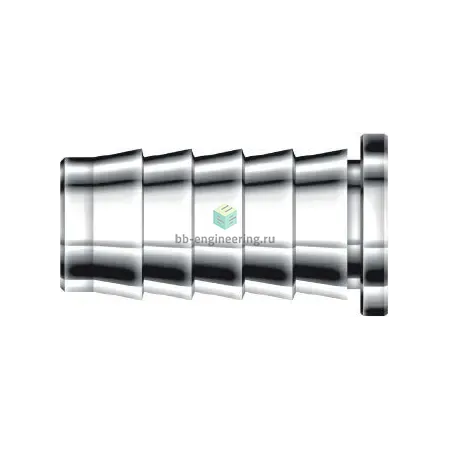

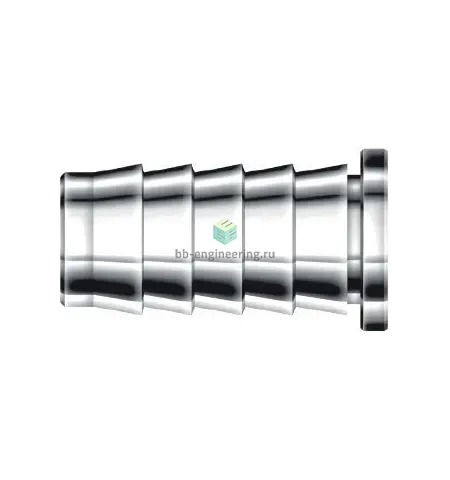

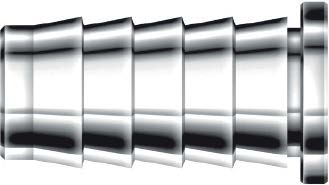

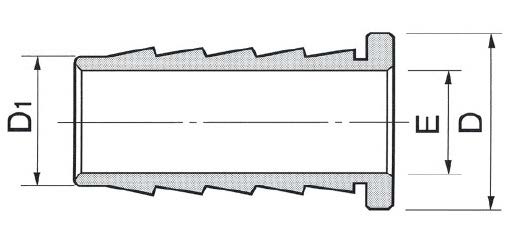

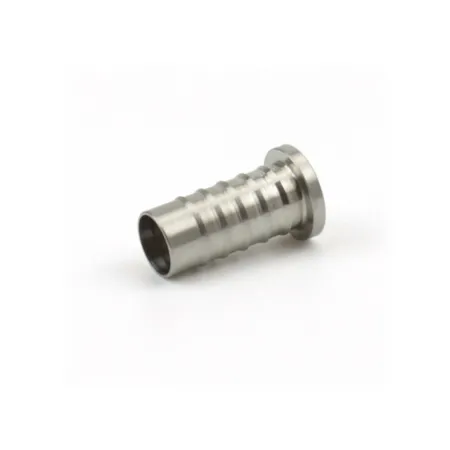

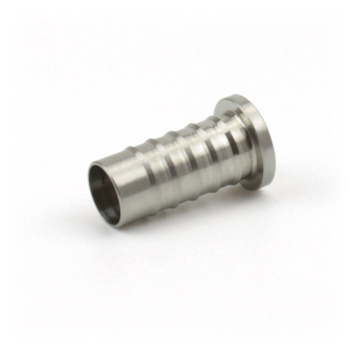

DI5-2-S - Гильза для мягких трубок 5/16" / 1/8", нерж.

Назначение и принцип работы

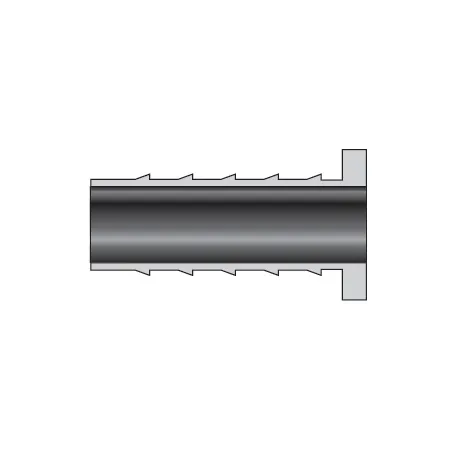

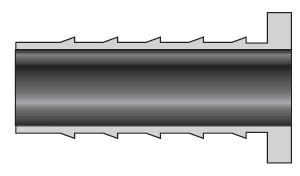

Гильза DI5-2-S DK-Lok предназначена для присоединения мягких (отожжённых) трубок к резьбовым или трубным переходникам в системах инструментальной автоматики, отбора проб, гидравлики малых ёмкостей и лабораторных магистралях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение и механическую фиксацию трубки диаметром 5/16″ при подключении к 1/8″ резьбе/патрубку. Работает по принципу осевого вдавливания при затяжке гайки: передняя и задняя обжимные гильзы деформируют стенку мягкой трубки, создавая герметичный контакт и противодействуя выдергиванию.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), что обеспечивает коррозионную стойкость при контакте с агрессивными средами. Отсутствие резьбового уплотнения (-) указывает на преимущественно металлометаллический способ герметизации; уплотнители не используются, поэтому температурный диапазон работы значительно шире по сравнению с эластомерными решениями. В зависимости от типа трубки и условий сборки допустимое рабочее давление достигает нескольких сотен бар (практически до ~400 бар для типичных конфигураций с 5/16″ трубкой при корректной установке). Рекомендуемый температурный диапазон эксплуатации: ориентировочно −50…+260 °C при отсутствии полимерных уплотнений. Конструкция рассчитана на среды — газовые и жидкие, в том числе агрессивные технологические среды.

Экспертные рекомендации по применению

Рекомендуется использовать трубку рекомендованной толщины стенки и качественно подготовить торец (отрезать перпендикулярно, снять фаску, удалить заусенцы). Сборка: навинтить гайку до упора вручную, затем затянуть дополнительно по инструкции производителя (обычно 1–1,5 оборота после предварительной прижимающей затяжки) при фиксировании корпуса воротками; избежать перекосов и перекручивания трубки. Не эксплуатировать при видимых повреждениях обжимных колец; при повторной разборке заменять кольца при деформации. При подборе учитывайте совместимость среды с AISI 316 и предельно допустимые давления в конкретной системе; при сомнениях — свериться с техническими данными DK‑Lok или провести стендовое испытание на герметичность.
