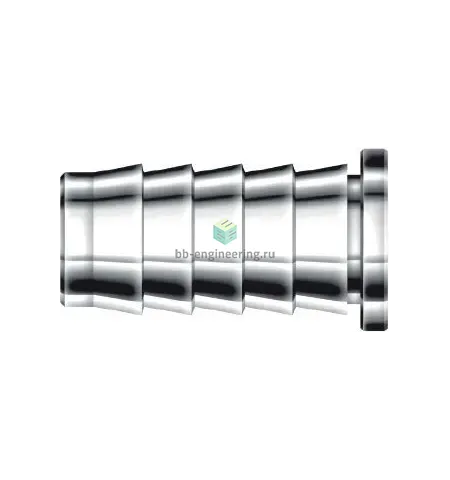

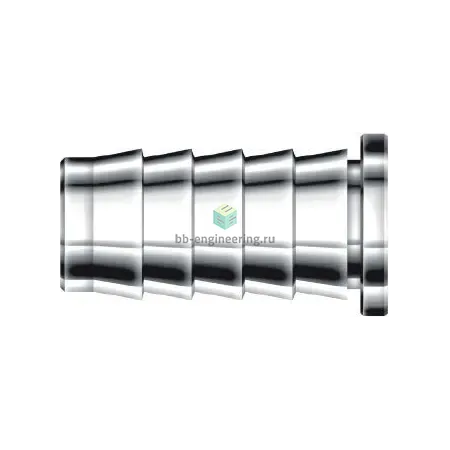

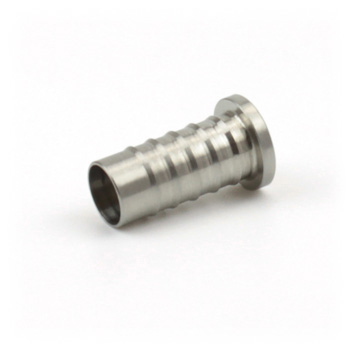

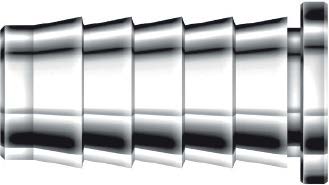

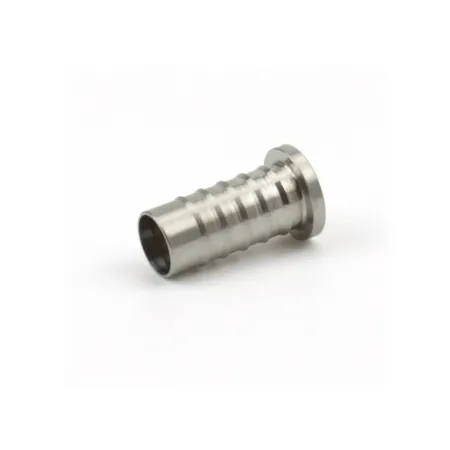

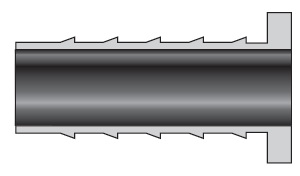

DI5-4-S - Гильза для мягких трубок 5/16" / 1/4", нерж.

Назначение и принцип работы

Гильза DI5-4-S предназначена для герметичного присоединения мягких трубок наружным диаметром 5/16″ к соединениям 1/4″ в измерительной, технологической и пневмогидравлической арматуре. Работает по принципу обжима трубки двумя обжимными кольцами (фершеллами) и гайкой: при затяжке гайки переднее и заднее кольцо формируют уплотняющий и фиксирующий захват на мягкой трубке, предотвращая протечки и вырыв при гидравлической нагрузке.

Ключевые особенности конструкции

Конструкция выполнена из нержавеющей стали AISI 316 (корпус и комплектующие), что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — двухколечный обжим с гайкой; резьбовое уплотнение отсутствует (тип уплотнения: -). Применима для сред: сжатые газы, технические и теплоносные жидкости, вакуум. Рабочие диапазоны зависят от трубки и стенки, типичные ориентиры: давление до ≈420 бар (≈6000 psi) при правильном подборе трубки и температуры от −60°C до +200°C без применения уплотняющих эластомеров. Материал корпуса: сталь нержавеющая AISI 316, общий материал — нержавеющая сталь, обеспечивает эксплуатацию в индустриальных и лабораторных условиях.

Экспертные рекомендации по применению

Подбирайте гильзу по наружному диаметру трубки 5/16″ и по присоединению 1/4″; используйте трубки с нормируемой твердостью и толщиной стенки, соответствующей применению. Подготовка: ровная отрезка, снятие фаски и удаление заусенцев, полное вхождение трубки до упора в гильзу. Затяжка: сначала вручную, затем ключом по рекомендациям производителя (контрольный поворот до установки упора или по таблице моментов); повторная сборка после демонтажа — с заменой уплотнительных колец. Избегайте перекручивания и ударных нагрузок, контролируйте утечки при пуске и не допускайте превышения рабочих давлений и температур.
