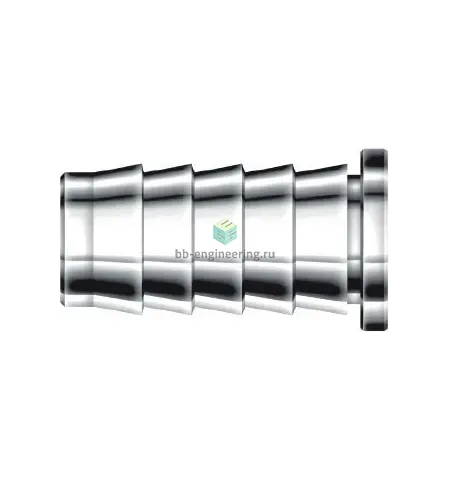

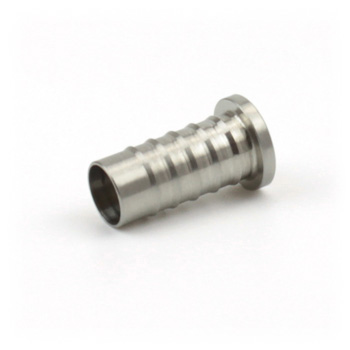

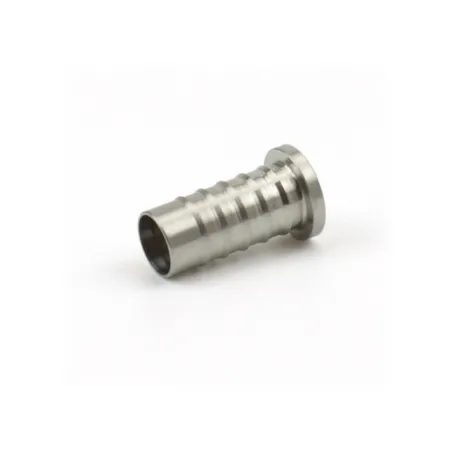

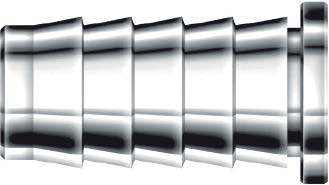

DI6M-4M-S DK-Lok - Гильза для мягких трубок 6/4 мм, нерж.

Назначение и принцип работы

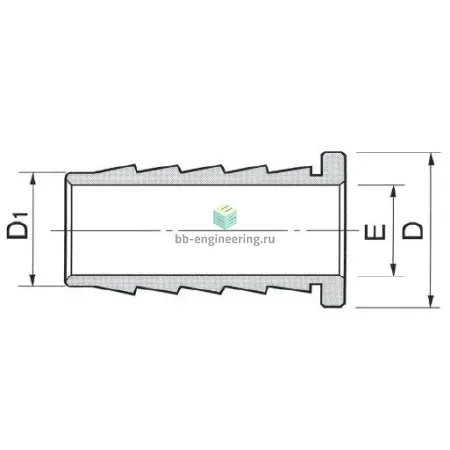

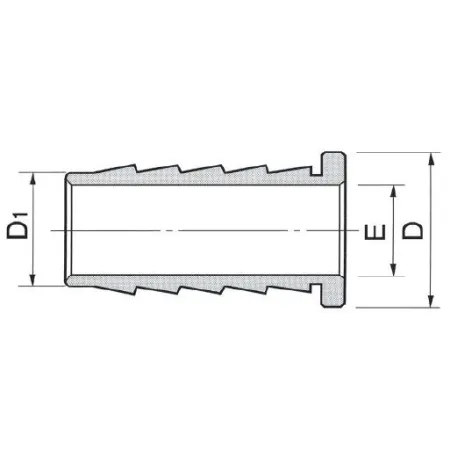

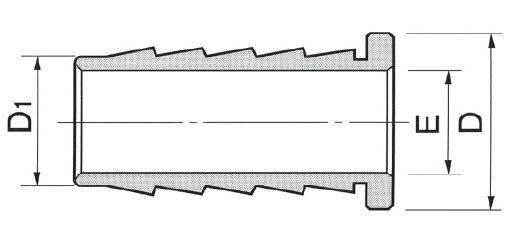

Гильза предназначена для герметичного присоединения мягких трубок с номинальным сечением 6/4 мм (наружный Ø 6 мм, внутренний Ø 4 мм) к обжимным штуцерам инструментальных и технологических линий. Работает по принципу двухкольцевого обжима: при затяжке гайки два обжимных кольца фиксируют трубку и формируют уплотняющий контакт по наружной поверхности, обеспечивая передачу жидкостей и газов без дополнительного уплотнения резьбы (тип уплотнения резьбы: -). Применяется в контрольно‑измерительных, пневматических и лабораторных системах.

Ключевые особенности конструкции

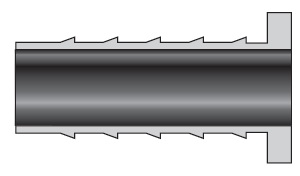

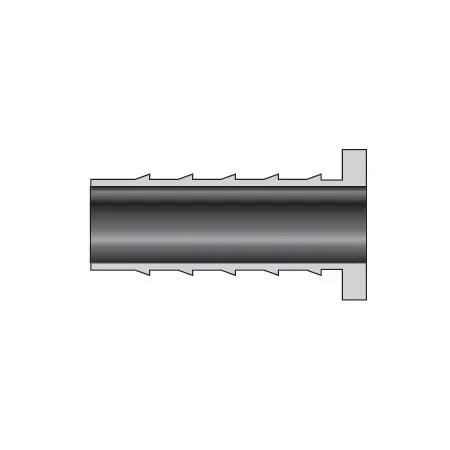

Корпус и гильза изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; исполнение рассчитано на мягкие полимерные трубки Ø6/Ø4 мм. Рабочие среды: технические газы, гидравлические масла, охлаждающие и аналитические растворы. Температурный диапазон зависит от материала трубки — типично от −60 °C до +200 °C; предельное рабочее давление определяется прочностью самой трубки и способом монтажа (при использовании подходящих трубок допускается эксплуатация в пределах нескольких сотен бар в практических системах инструментальной арматуры).

Экспертные рекомендации по применению

Резать трубку ровно, удалить фаску и заусенцы, корректно надеть гильзу и обжимные кольца, затем затянуть гайку по рекомендованному моменту производителя арматуры. Избегать перекоса и перекручивания мягкой трубки при обжиме; при демонтаже гильз для мягких трубок рекомендуется заменять гильзу на новую во избежание протечек. Перед вводом в эксплуатацию выполнить пробное гидростатическое или пневматическое испытание на герметичность. При агрессивных или высокотемпературных средах сверяйте совместимость полимера трубки с AISI 316 и уточняйте пределы рабочего режима у поставщика трубок.
