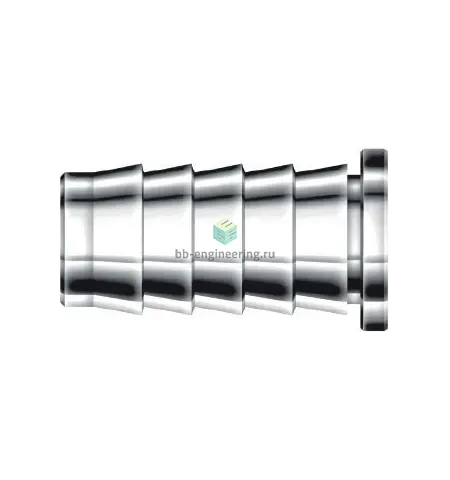

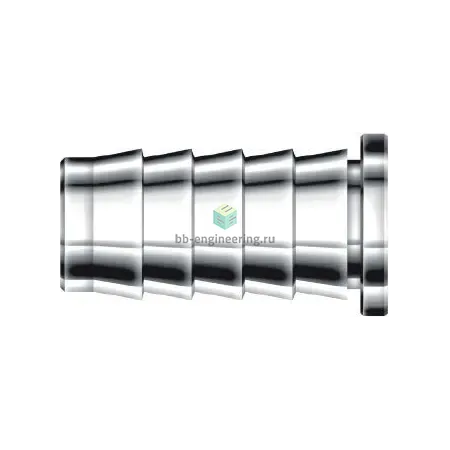

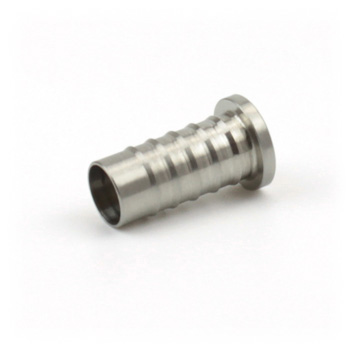

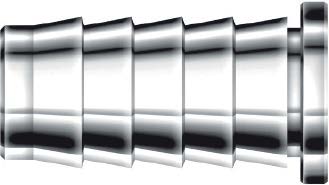

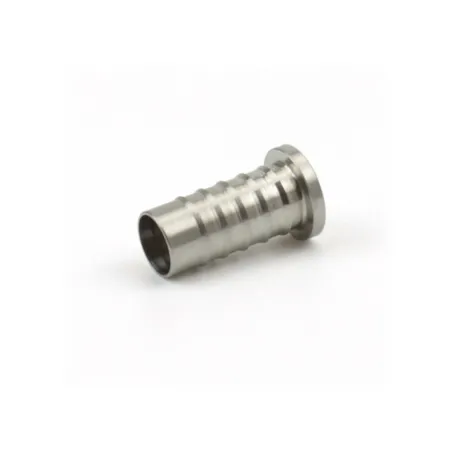

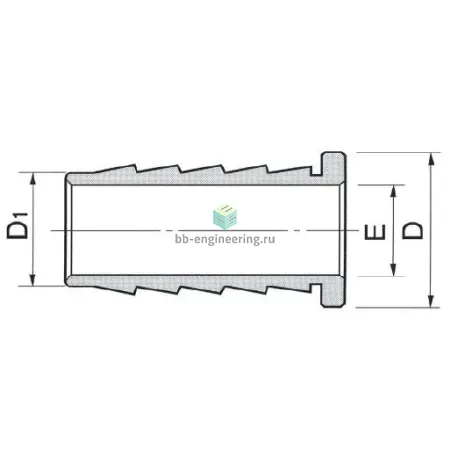

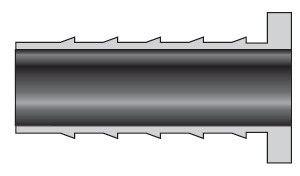

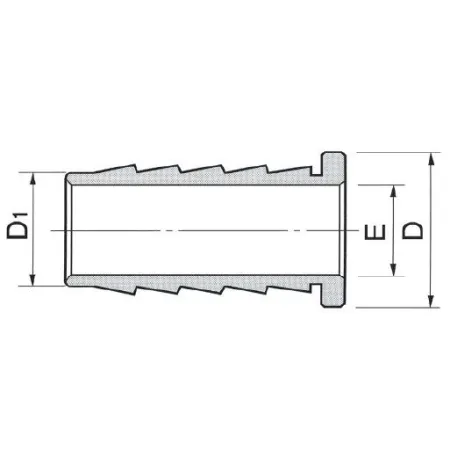

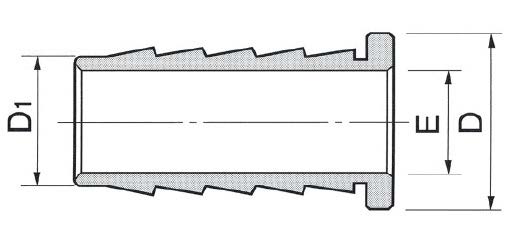

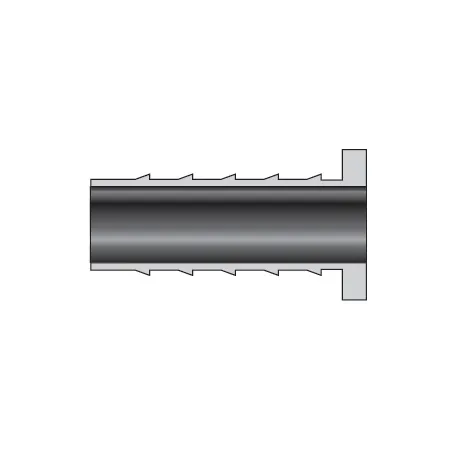

DI8-4-S DK-Lok - Гильза для мягких трубок 1/2" / 1/4", нерж.

Назначение и принцип работы

Гильза предназначена для надёжного подключения мягких (гибких) трубок диаметром 1/2" к типовым штуцерам 1/4" в системах технологической сигнализации, гидропневматике и линиях пода‑чи среды малого расхода. Принцип работы основан на обжимном соединении: гайка при затяжке последовательно деформирует две обжимные кольца, которые фиксируют и герметизируют трубку на корпусе из нержавеющей стали AISI 316. Внутренняя вставка/гильза обеспечивает опору мягкой стенки трубки, предотвращая сжатие и выдавливание и формируя уплотнение, пригодное для измерительных и смесительных схем.

Ключевые особенности конструкции

Корпус и все контактные элементы изготовлены из нержавеющей стали (AISI 316), общая категория материала — сталь нержавеющая. Исполнение — обжим трубки с помощью двух обжимных колец и гайки (double ferrule), без резьбового уплотнения. Применяется для рабочего давления, соразмерного выбранной трубке: при использовании металлических измерительных трубок и корректной установке возможны рабочие давления до 413 бар (6000 psi); для полимерных мягких труб давление ограничено паспортными значениями трубки. Температурный диапазон корпуса примерно −60…+400 °C; фактический допустимый диапазон определяется материалом мягкой трубки (обычно −40…+120 °C для полимеров). Подходит для нейтральных газов, воды, масел и многих химреагентов благодаря коррозионной стойкости AISI 316.

Экспертные рекомендации по применению

Подбирайте гильзу под конкретный материал и толщину мягкой трубки; при полимерных трубках используйте внутреннюю вставку рекомендованной длины. Резайте трубку строго перпендикулярно, снимите фаску по рекомендации производителя трубки, вставьте гильзу до лимитной отметки и затягивайте гайку моментом, указанным в инструкциях DK‑Lok, избегая перетяжки. Не применяйте уплотнительные пасты на обжимном соединении. После монтажа выполните проверку на утечки под рабочим давлением (азот/гелий) и обеспечьте компенсацию осевых и вибрационных нагрузок гибкой подводки.
