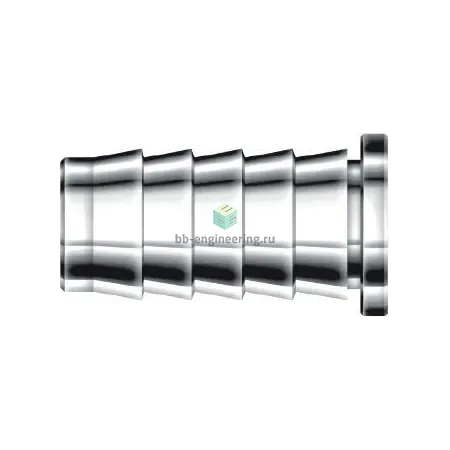

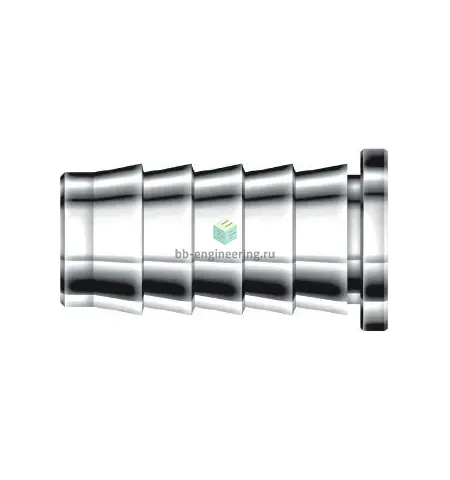

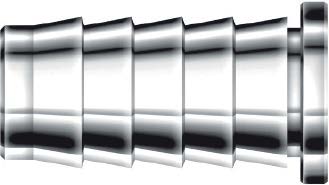

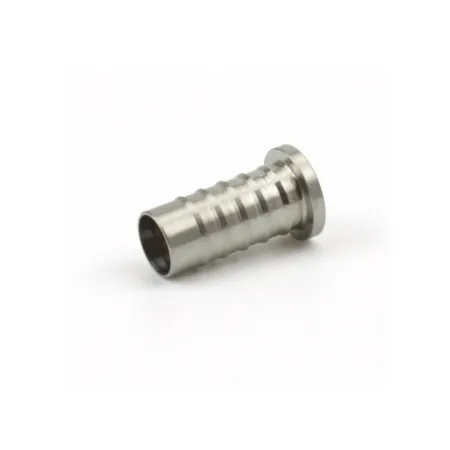

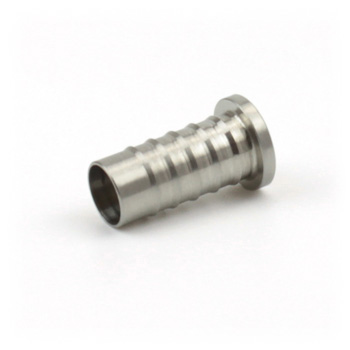

DI8-6-S DK-Lok - Гильза для мягких трубок 1/2" / 3/8", нерж.

Назначение и принцип работы

Гильза предназначена для формирования уплотнённого подсоединения мягких трубок диаметром 1/2″ → 3/8″ в измерительных, технологических и пневмо/гидравлических линиях. Принцип работы — механическое обжатие трубки двумя коническими обжимными кольцами и гайкой: при затяжке гайки кольца смещаются и создают металл‑к‑металлу уплотнение и фиксацию трубки, обеспечивая герметичность без применения уплотнительных паст. Изделие решает задачи надёжного перехода/вставки гибкой трубки в монтажные узлы приборов и линий отбора проб.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (общий материал — сталь нержавеющая), стойкой к коррозии в агрессивных средах. Конструкция — двухкольцевая (two‑ferrule) с гайкой для обжима; тип уплотнения резьбы отсутствует (металлическое уплотнение). Рекомендуемая область применения: газовые и жидкостные технологические среды, хроматографические и аналитические установки. Типичные рабочие параметры для аналогичных фитингов DK‑Lok: рабочее давление до ~500 bar (зависит от толщины стенки трубки) и температурный диапазон металла примерно от −196°C до +400°C; уточняйте в паспорте на конкретную трубку и рабочую среду.

Экспертные рекомендации по применению

Перед монтажом использовать трубку соответствующего наружного диаметра 1/2″ / 3/8″ с ровно отрезанным торцом и снятой фаской/заусенцами. Сборка: вставить трубку до упора, собрать кольца и гайку, затянуть от руки и затем дополнительно 1–1,25 оборота ключом (или по регламенту производителя). Избегать многократного повторного использования обжимных колец и превышения момента затяжки — это приводит к деформации и утечкам. Проверять совместимость среды с AISI 316 и контролировать герметичность после прогрева/прохождения пульсаций давления.
