DL-10-SA DK-Lok - Соединитель угловой обжимной 5/8", нерж.

Назначение и принцип работы

Угловой обжимной соединитель DL-10-SA DK-Lok предназначен для герметичного соединения трубок Ø 5/8″ (15,875 мм) в контурaх технологической и измерительной арматуры: линии отбора проб, узлы КИПиА, гидравлические и пневматические магистрали, аналитические и газовые коммуникации. Принцип работы — механическое обжатие трубки двумя обжимными кольцами (фере́улами) и гайкой: при затяжке кольца фиксируют и формируют металлометаллическое уплотнение по наружному диаметру трубки. Резьбовое уплотнение здесь не применяется (Тип уплотнения резьбы: -), герметичность обеспечивается исключительно конструкцией обжима.

Ключевые особенности конструкции

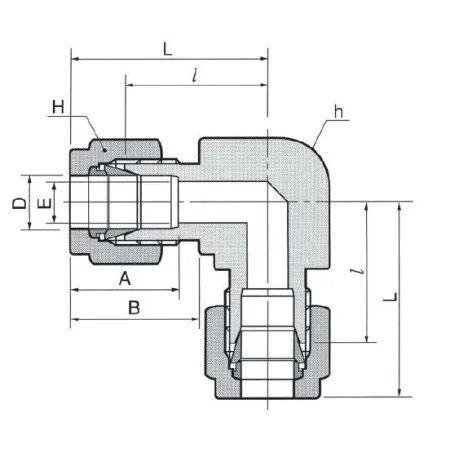

Корпус и основные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с хлоридосодержащими средами при корректном подборе трубки. Конструкция — два феррула и гайка — обеспечивает высокую циклическую прочность соединения при вибрациях. Рабочие среды: жидкости и газы технологического и аналитического классов. Типичные эксплуатационные диапазоны зависят от трубки и режима: ориентировочно рабочее давление до нескольких сотен бар (в типичных применениях до ~200–300 бар при соответствующей трубке), температура эксплуатации ориентировочно от криогенных значений (приблизительно −196 °C) до ~+400 °C для металлического уплотнения; точные пределы надо сверять с характеристиками трубки и материалами уплотнения.

Экспертные рекомендации по применению

Подбирайте соединитель совместно с трубкой Ø 5/8″ и требуемой толщиной стенки; предпочтительна трубка холоднотянутая или со спецификой под обжим. Перед монтажом обеспечить чистую, ровную торцовую кромку и снятие заусенцев; правильно сидящий первичный феррул — признак корректной сборки. Затяжка: довести гайку до упора и затем повернуть в соответствии с рекомендацией производителя (обычно порядка 1–1,25 оборота после упора) — избегайте избыточного момента, который деформирует феррул или трубку. При повторной сборке использовать регламентируемый шаг или новую пару феррулов при критичных условиях. Выполняйте испытания на герметичность (пневмо/гидро или обнаружение гелия) и контролируйте соединения в условиях вибрации и термоциклирования; при контакте с другими металлами учитывайте риск гальванической коррозии.
