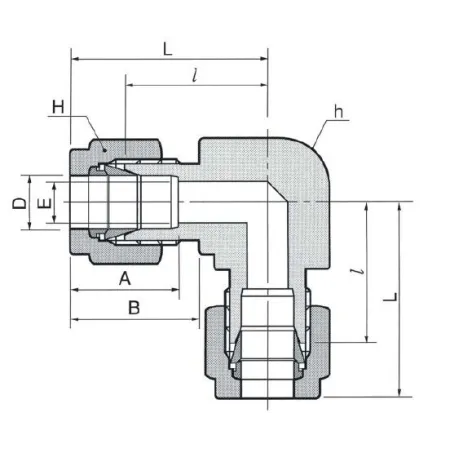

DL-12-SA DK-Lok - Соединитель угловой обжимной 3/4", нерж.

Назначение и принцип работы

Соединитель угловой обжимной 3/4" предназначен для коммутации и изменения направления трасс технологических и измерительных трубопроводов в системах КИПиА, паровых линиях, гидравлике и газоаналитике. Работает по принципу распрессовки двух обжимных колец (фереджей) и гайки на трубке: при затяжке гайки кольца врезаются в наружную поверхность трубки, формируя герметичное металл‑в‑металле уплотнение без применения уплотнительных паст. Резьбовое соединение не имеет отдельного типа уплотнения (тип уплотнения резьбы: -), герметичность обеспечивается именно обжимом.

Ключевые особенности конструкции

Корпус и все рабочие элементы выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с водой, паром, углеводородами, инертными и слабоагрессивными химическими средами. Подключение: 3/4". Конструкция — обжим трубки с помощью двух обжимных колец и гайки, что даёт устойчивость к вибрации и возможность многократной сборки при соблюдении правил монтажа. Рабочие температуры зависят от среды и свойств трубки, ориентировочные диапазоны для AISI 316: от криогенных значений до ~+350…+400 °C; допустимое рабочее давление определяется толщиной стенки трубки и типоразмером, для типичных 3/4" труб применимы рабочие значения порядка сотен бар (точные величины — по таблице производителя и по стенке трубки).

Экспертные рекомендации по применению

Подбирайте соединитель строго по наружному диаметру и толщине стенки трубки 3/4"; торцевые кромки должны быть очищены, сняты фаски и заусенцы, отмечена глубина захода трубки. Затяжку выполняйте в соответствии с рекомендациями производителя (избегайте чрезмерной силы), не используйте герметики на конусных посадках; после сборки проведите гидравлическую или пневматическую пробу (рекомендуется 1,3–1,5× рабочее давление). При циклических нагрузках и вибрации используйте опоры и хомуты, при агрессивных средах контролируйте совместимость материала и конструктивно избегайте зон стоячей коррозии.
