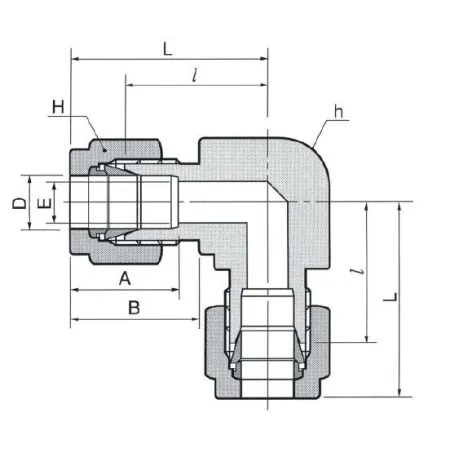

DL-12M-SA DK-Lok - Соединитель угловой обжимной 12 мм, нерж.

Назначение и принцип работы

Соединитель угловой обжимной для трубки 12 мм предназначен для подсоединения и изменения направления линий технологической и контрольно‑измерительной арматуры в системах с агрессивными средами и высокой точностью измерений. Функционирует как двухфланцевый обжимной переход: трубка фиксируется двумя обжимными колцами и гайкой, обеспечивая металл‑металл герметизацию без применения резьбовых уплотнений. Решает задачи прокладки отводов под углом 90° в линиях рабочего давления и обеспечивает повторяемое безприливное соединение с минимальным гидравлическим сопротивлением.

Ключевые особенности конструкции

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая. Конструкция включает две обжимные втулки (фасонные ferrule) и гайку для надежной фиксации трубки Ø12 мм. Тип уплотнения резьбы отсутствует — герметизация достигается обжатием. Применимо для газов, жидкостей и гидравлических сред; диапазон рабочих температур при металлическом уплотнении типично от −196 °C до +450 °C, при использовании уплотнителей из ПТФЭ — ориентировочно −40 °C…+200 °C; рабочее давление зависит от толщины стенки трубки и условий монтажа, в типичных применениях проектируют до нескольких сотен бар.

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр трубки 12 мм и соответствующую толщину стенки. Перед монтажом удалить заусенцы, обеспечить прямолинейную подачу трубки и фиксировать корпус ключом при затяжке гайки. Стандартная последовательность: сборка до резьбового зацепления вручную, затем добивка гайки по регламенту производителя (обычно 1–1.5 оборота после упора — уточнять в таблице усилий DK‑Lok). Избегайте перетягивания, многократного демонтажа без замены обжимных колец и эксплуатации при вибрациях без дополнительных фиксаторов. Для критичных сред — проводить проверку герметичности после монтажа и учитывать совместимость рабочих сред с AISI 316.
