DL-14-SA DK-Lok - Соединитель угловой обжимной 7/8", нерж.

Назначение и принцип работы

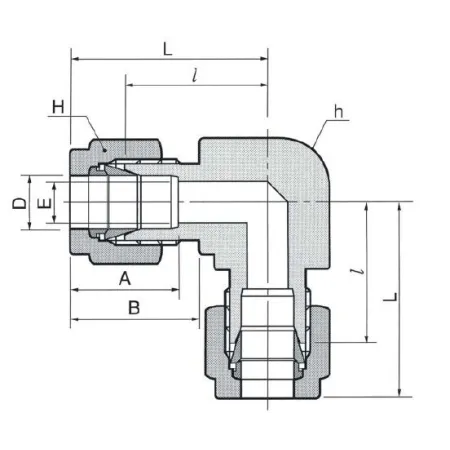

Угловой обжимной соединитель DL-14-SA DK‑Lok предназначен для монтажа линий инструментальной и технологической арматуры, где требуется изменение направления трубопровода под углом без применения переходных элементов. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение в зоне посадки кольца на наружный диаметр трубки, а резьбовое присоединение 7/8" (≈22,2 мм) служит для подключения к штуцерам приборов и запорной арматуры. Технология работы — механическое обжатие кольца при затяжке гайки, что формирует герметичное уплотнение без дополнительной резьбовой прокладки (Тип уплотнения резьбы: не применяется).

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316; общая конструкция — нержавеющая сталь, стойкая к коррозии в агрессивных средах. Двухконусная (двухкольцевая) система обеспечивает надёжную фиксацию трубки и повторяемую герметичность при рабочем давлении, типично применяемом в системах КИПиА — до сотен бар в зависимости от диаметра трубки и материала; температурный диапазон эксплуатации при металлическом уплотнении может охватывать от криогенных −196 °C до порядка +400 °C в зависимости от среды и уплотнений. Применимо для газов, пара, масел и большинства жидких сред, совместимых с AISI 316.

Экспертные рекомендации по применению

Подбирайте переходник под точный наружный диаметр трубки для 7/8" присоединения; торцевую пару и длину вставки выдерживайте согласно инструкции DK‑Lok. Трубку резать ровно, снять фаску и забоины, не деформировать посадочную поверхность кольца. Затягивайте гайку по рекомендованному моменту производителя: первоначальный лёгкий «ручной» заход, затем фиксированная доводка динамометрическим ключом; избегайте чрезмерной затяжки, которая деформирует кольцо и ухудшает повторную сборку. Для повторного монтажа заменяйте обжимные кольца при нарушении геометрии. Учитывайте совместимость среды с AISI 316 и контролируйте циклические нагрузки и вибрации в местах угловых переходов.
