DL-18M-SA DK-Lok - Соединитель угловой обжимной 18 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель для трубки 18 мм предназначен для герметичного присоединения трубопроводной линии под углом (обычно 90°) в технологических и контрольно-измерительных системах. Конструкция решает задачу передачи жидкостей и газов при высоком давлении без применения упругих прокладок: трубка зажимается двумя обжимными кольцами и гайкой, при затяжке формируется металлическое уплотнение «труба—кольца—корпус», обеспечивающее постоянную герметичность и стойкость к вибрации и циклическим нагрузкам.

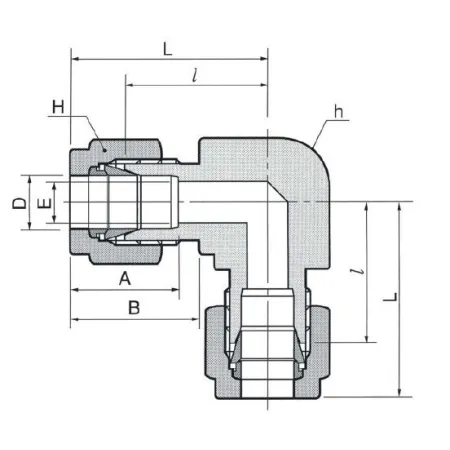

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает повышенную коррозионную стойкость. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения — металлическое (без мягких прокладок). Подключение под трубку 18 мм; рекомендовано применение труб с контролируемой толщиной стенки для достижения заявленного рабочего давления. В зависимости от толщины стенки и среды допустимое рабочее давление типично до 250 бар, а температурный диапазон эксплуатации — от криогенных (-196 °C) до высокотемпературных режимов (порядка +350 °C) при отсутствии уплотнителей из органики. Применимо для технологических, гидравлических, паровых и коррозионно-агрессивных сред.

Экспертные рекомендации по применению

Подбирайте размер трубки 18 мм и толщину стенки в соответствии с расчетом рабочего давления. Перед монтажом удалить фаски и заусенцы, обеспечить осевое совмещение; при первичной сборке затягивайте по рекомендациям производителя — выполнить предварительную посадку первой гайки, затем окончательную затяжку с контролем угла и момента. Избегайте многократного демонтажа обжимных колец — правильно установленная соединительная система рассчитана на ограниченное число разборок. При агрессивных средах проверять совместимость 316L и, при необходимости, выбирать специальные исполнения DK-Lok. Контролируйте герметичность при рабочем и пиковом давлениях с учетом температуры среды.
