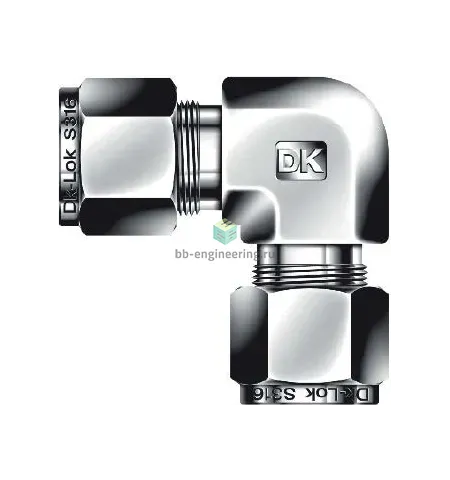

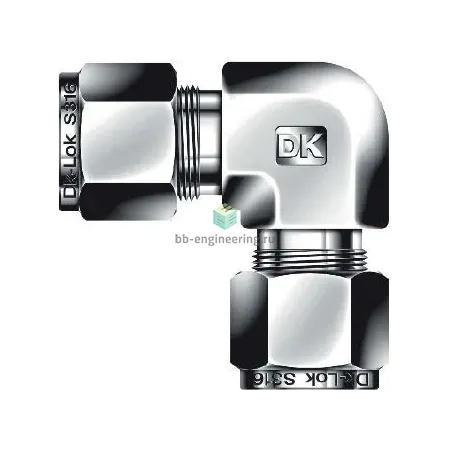

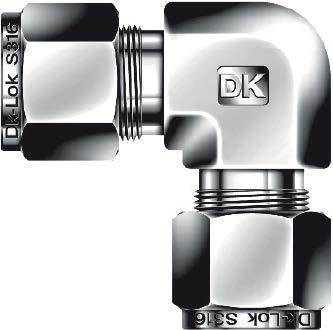

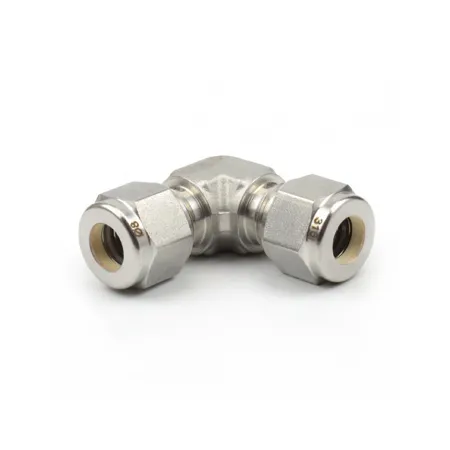

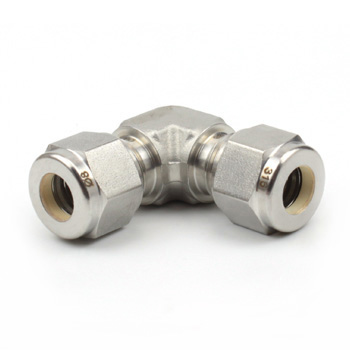

DL-25M-SA DK-Lok - Соединитель угловой обжимной 25 мм, нерж.

Назначение и принцип работы

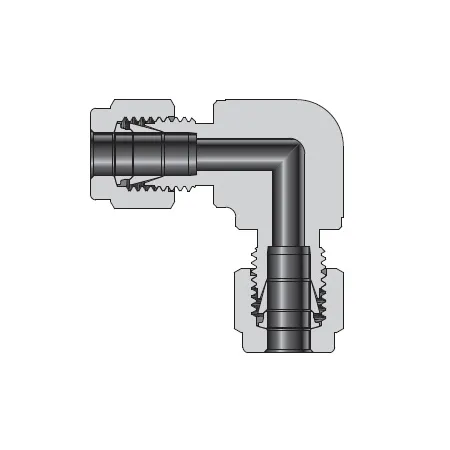

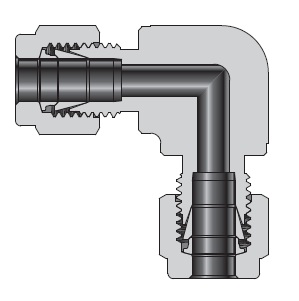

Угловой обжимной соединитель для труб 25 мм предназначен для герметичного присоединения и изменения направления трубопроводов в системах измерения, отбора проб, гидравлики и паровых линий. Работает по принципу двухконусной обжимной конструкции: при затягивании гайки два обжимных кольца (феррула) последовательно врезаются в наружную поверхность трубы, создавая металлометаллическое уплотнение без применения уплотняющей резьбы (тип уплотнения резьбы: -). Решает задачи быстрого демонтажа/монтажа, минимизации утечек и сохранения геометрии трубопровода при 90° переходе.

Ключевые особенности конструкции

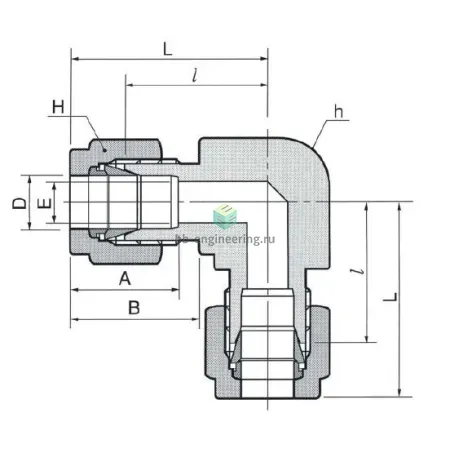

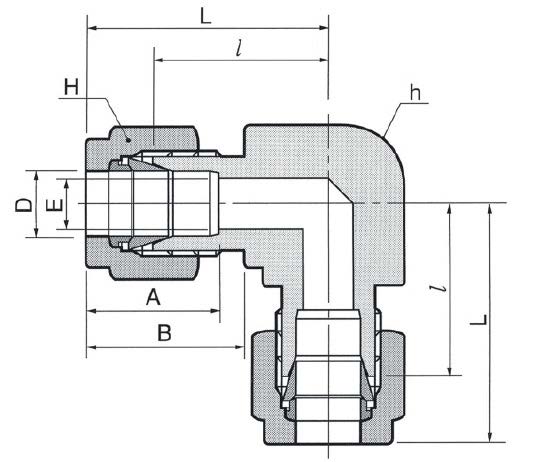

Корпус и все контактные элементы — нержавеющая сталь AISI 316 (обобщённо — сталь нержавеющая), стойкая к коррозии в агрессивных средах. Конструкция — две обжимных кольца и гайка, рассчитана на трубную систему Ø25 мм; зависит от толщины стенки трубки. Металлометаллическое уплотнение допускает рабочие температуры примерно от −196 °C до +316 °C; ориентировочное рабочее давление до 138 бар (2000 psi) при использовании рекомендованных труб и правильной сборке. Применим в средах: агрессивные жидкости, газы, водяной пар, технологические линии КИПиА.

Экспертные рекомендации по применению

Подбирайте фитинг под наружный диаметр 25 мм и соответствующую толщину стенки трубы; не используйте изношенные феррулы повторно. При монтаже: обрезать трубу перпендикулярно, снять заусенцы, установить феррулы и гайку, затянуть вручную до упора, затем ключом дополнительно ~1–1,25 оборота (точные моменты см. в инструкции производителя). Проверять уплотнение испытанием давлением и контролем на утечки. Избегать перекоса и удлинённой многократной разборки в агрессивных средах — это снижает ресурс уплотнения.
