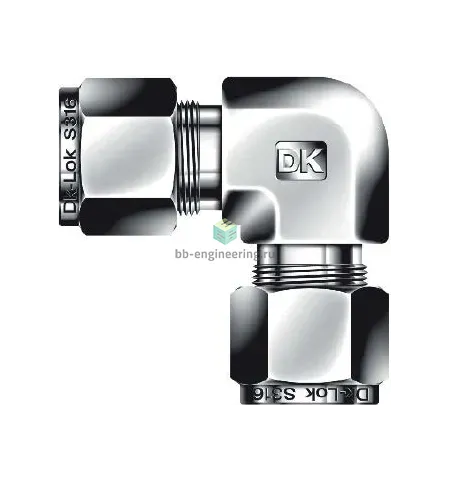

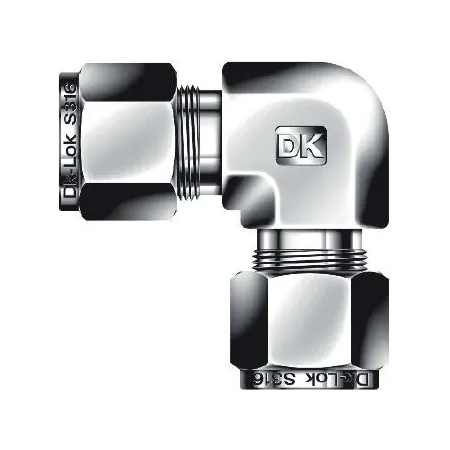

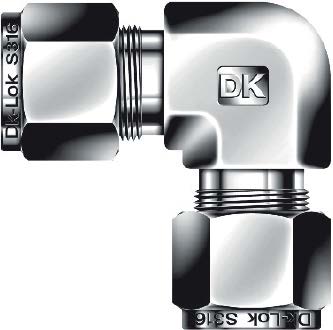

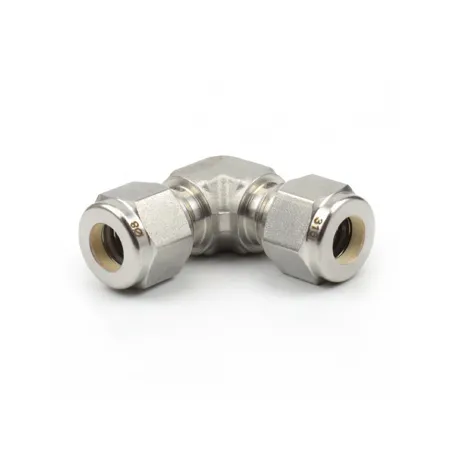

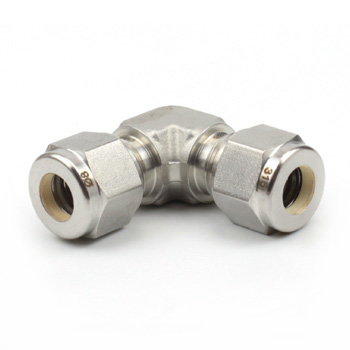

DL-28M-SA DK-Lok - Соединитель угловой обжимной 28 мм, нерж.

Назначение и принцип работы

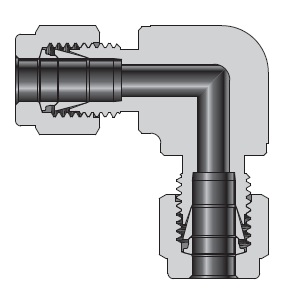

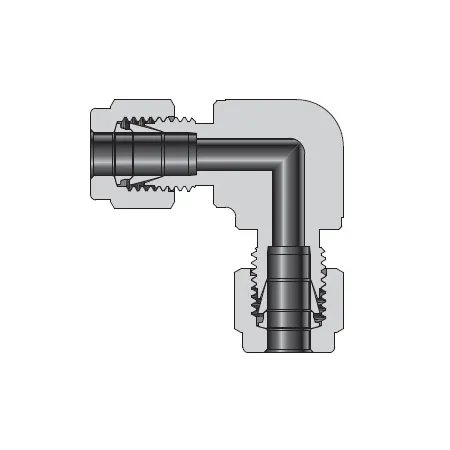

Угловой обжимной соединитель DK-Lok DL-28M-SA предназначен для соединения и перенаправления трубопроводов диаметром 28 мм в системах технологического и приборного оборудования. Принцип работы — герметизация металлом по металлу с помощью двух обжимных колец (ферьул) и гайки: при затяжке гайки переднее и заднее кольца смещаются и пластически деформируют трубку, создавая утечкоустойчивое соединение без дополнительных герметиков (тип уплотнения резьбы: отсутствует). Применяется в средах с агрессивными жидкостями и газами, где требуется коррозионностойкость и высокая механическая прочность.

Ключевые особенности конструкции

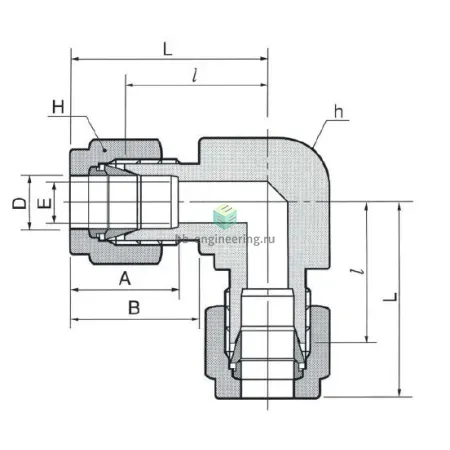

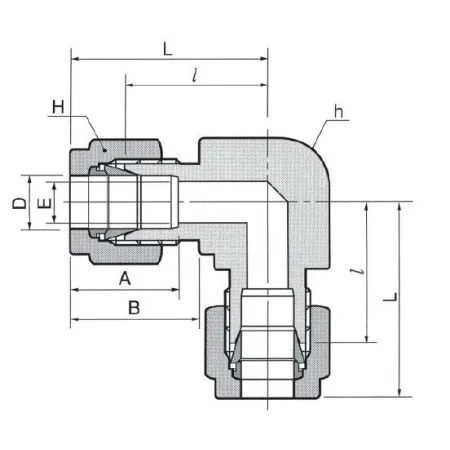

Корпус выполнен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь. Конструкция — двухферульный обжим с гайкой для трубки Ø28 мм, что обеспечивает надежную осевую фиксацию и повторную разборку/сборку. Рабочие среды: нефть, газ, пар, химические растворы, инертные и агрессивные среды при условии совместимости с AISI 316. Типичные эксплуатационные параметры для подобных фитингов DK‑Lok: рабочее давление в зависимости от толщины стенки трубки и условий — ориентировочно в диапазоне нескольких сотен бар (практически 200–500 бар); рабочая температура — от примерно −60 °C до +200 °C. Рекомендуется проверять допуски и таблицы производителя для точных значений по давлению.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки и материал в соответствии с нагрузкой и средой; используйте оригинальные ферьулы DK‑Lok и соблюдайте последовательность их установки. Затяжку выполняйте по моментам или числу оборотов, указанным в технической документации производителя, чтобы избежать перетяжки и повреждения кольца. Перед сборкой удаляйте фаски и заусенцы, обеспечьте прямую посадку трубки в седле. При пуско-наладке проводите гидравлическую проверку на проектное давление и контролируйте вибрации и механические нагрузки, ограничивающие ресурс обжима.
