DL-2M-SA DK-Lok - Соединитель угловой обжимной 2 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель DL-2M-SA DK-Lok предназначен для коммутации тонкостенных трубок Ø 2 мм в системах измерений, анализа и гидравлики, где требуется компактный поворотный переход под 90°. Принцип действия – механическое зажимное соединение: при затяжке гайки две обжимные втулки (фасонные и упорные) деформируют торец трубки, формируя металлическое уплотнение и жесткое герметичное соединение без применения резьбовых уплотнителей. Конструкция обеспечивает минимальный объём мёртвого пространства и стабильность соединения при пульсациях давления.

Ключевые особенности конструкции

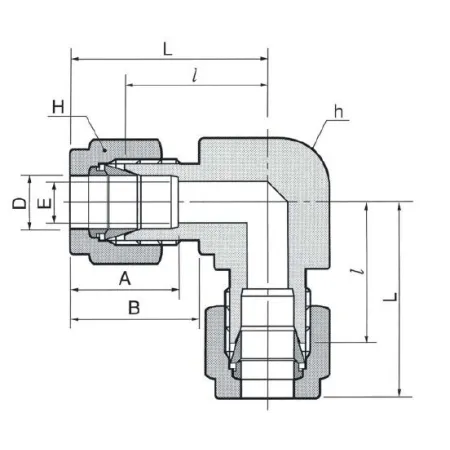

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает сопротивление коррозии и совместимость с агрессивными средами. Подключение по трубке 2 мм, тип уплотнения резьбы — отсутствует (металлическое обжимное уплотнение). Конструкция — двухвтулочный обжим (две обжимные кольца + гайка), тип исполнения угловое 90°. Применимо для газов и жидкостей в аналитических линиях, гидравлике и паровых трактах. Типичные рабочие давления в аналогичных обжимных системах для малых диаметров достигают сотен бар (обычно до ~400 бар в зависимости от толщины стенки трубки и условий монтажа); температурный диапазон эксплуатации определяется материалом трубки и уплотнениями и при металлическом соединении как правило допускает диапазон порядка −50…+250 °C.

Экспертные рекомендации по применению

Подбирайте трубку Ø 2 мм с рекомендованной толщиной стенки производителя; перед монтажом удалите заусенцы и выполните лёгкую фаску торца. Затяжку гайки выполнять по таблице моментов DK‑Lok для соответствующего диаметра или до упора с контролем течеиспытания; избегайте чрезмерной затяжки, которая может разрушить тонкостенную трубку. При вибрации используйте опоры и хомуты, при агрессивной среде — контролируйте совместимость AISI 316 с рабочей средой. Выполняйте гидростатическое или пневматическое испытание после монтажа и при каждом техническом обслуживании.
