DL-3-SA DK-Lok - Соединитель угловой обжимной 3/16", нерж.

Назначение и принцип работы

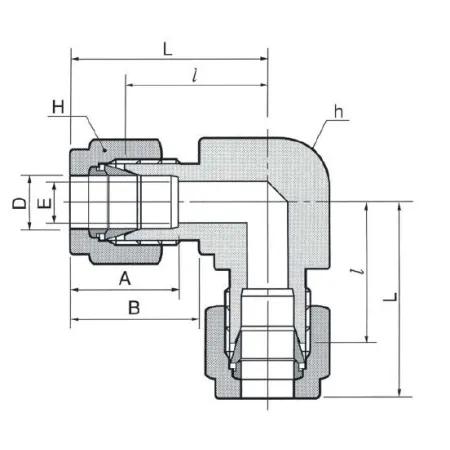

Угловой обжимной соединитель DL-3-SA DK-Lok предназначен для герметичного присоединения тонкостенных трубок Ø 3/16″ (4,76 мм) в трубопроводах технологических и контрольно-измерительных систем. Конструкция решает задачу перехода потока под углом 90° при сохранении высокой прочности и утечкоустойчивости без применения дополнительных уплотнений резьбы. Работает по принципу пластического обжима двух обжимных колец (феррулов) и гайки на корпусе из нержавеющей стали AISI 316, создавая металл-металлное уплотнение, устойчивое к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и феррулы изготовлены из нержавеющей стали (материал корпуса AISI 316), общая группа материала — сталь нержавеющая. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки; форма фитинга — соединитель угловой. Уплотнение резьбы отсутствует как отдельный элемент — герметичность обеспечивают обжимные кольца. Применим для газов, сжатого воздуха, гидравлических и аналитических линий, агрессивных сред в рамках коррозионной стойкости AISI 316. При комнатной температуре типичное рабочее давление может достигать порядка 6000 psi (≈413 bar) в зависимости от толщины стенки трубки; ориентировочный температурный диапазон эксплуатации — от ≈−60 °C до ≈+200 °C, зависящий от среды и технологических условий.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую, ровно отрезанную и без заусенцев трубку Ø 3/16″, вставьте её до упора в корпус. Затяните гайку вручную, затем дайте дополнительный оборот/1–1,5 оборота гаечным ключом по рекомендациям производителя — контролируйте момент, чтобы не деформировать тонкую трубку. Не используйте повторно деформированные феррулы; при демонтаже заменяйте комплект феррул и гайку. Для вибронагруженных линий применяйте опоры и хомуты, избегайте точечных изгибов у фитинга. При подборе учитывайте рабочее давление, температуру среды и химическую совместимость AISI 316; при сомнениях ориентируйтесь на паспорт DK-Lok и протоколы гидроиспытаний.
