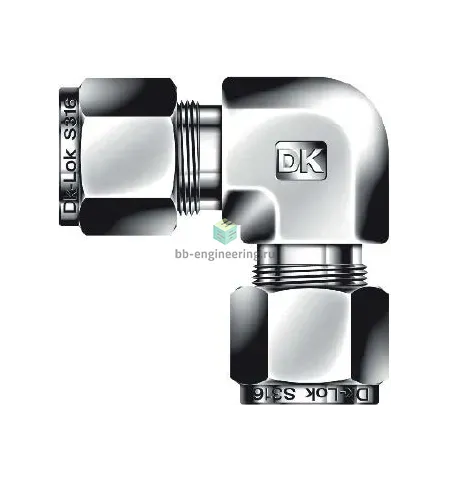

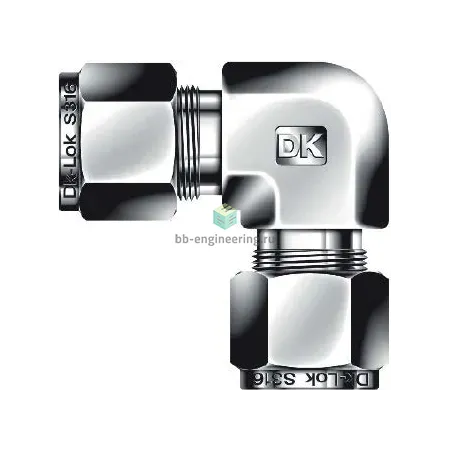

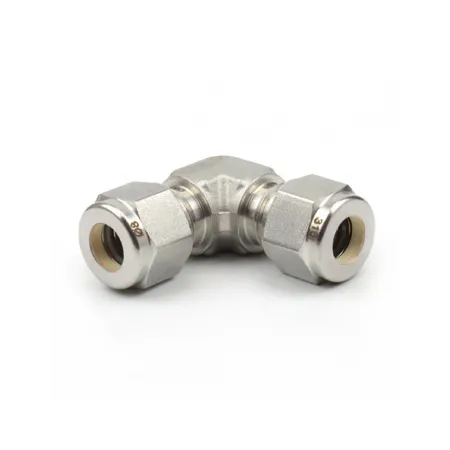

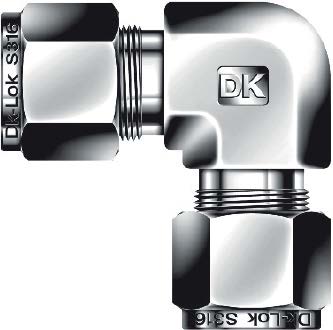

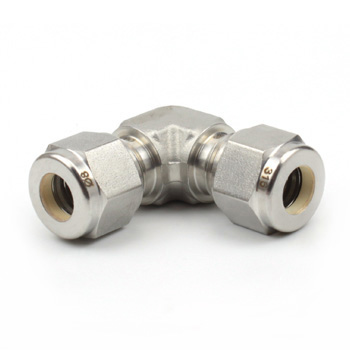

DL-32-SA DK-Lok - Соединитель угловой обжимной 2", нерж.

Назначение и принцип работы

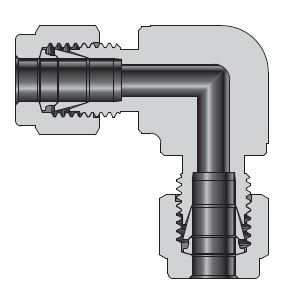

Соединитель угловой обжимной 2" предназначен для герметичного соединения трубных линий контроля и технологических систем, где требуется изменение направления потока на 90°. Работает по принципу двухфланцевого обжима: две конические обжимные гильзы и гайка создают металлометаллическое уплотнение на поверхности трубы без применения резьбового уплотнителя (Тип уплотнения резьбы: -). Применяется в системах подачи воды, пара, гидравлики и инертных/коррозионно-активных газов и жидкостей при диаметре подключения 2″.

Ключевые особенности конструкции

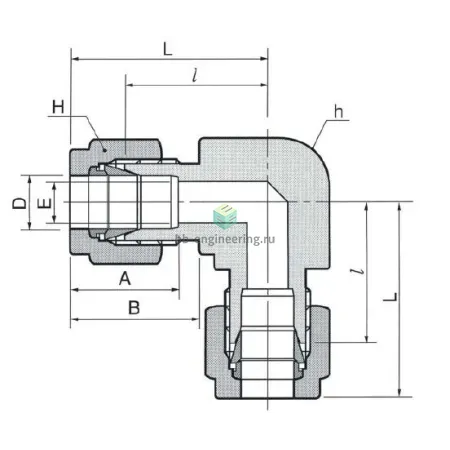

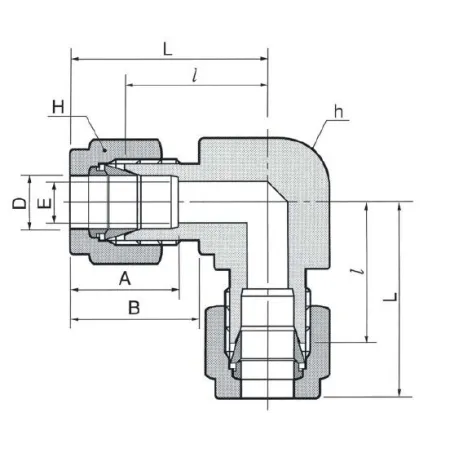

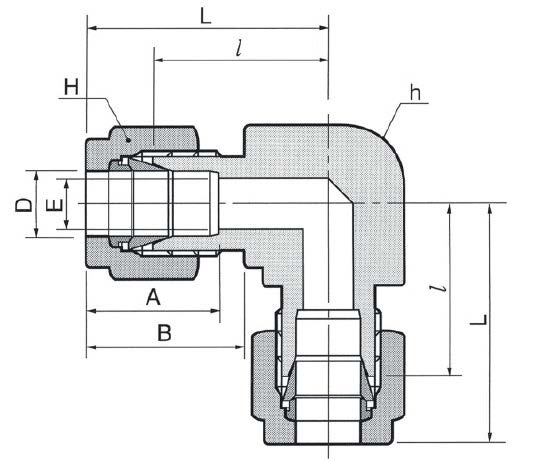

Корпус изделия выполнен из нержавеющей стали AISI 316 (Материал корпуса: сталь нержавеющая AISI 316), общая конструкция — сталь нерж. (Материал обобщённо: сталь нержавеющая). Обжимной тип конструкции с двумя обжимными кольцами и гайкой обеспечивает надёжное металлометаллическое уплотнение без дополнительных уплотнителей. Рекомендуемые рабочие среды: вода, пар, гидравлические масла, инертные и агрессивные среды, где допустима 316L/316 стойкость. Температурный диапазон эксплуатации зависит от трубопровода и уплотнения; ориентировочно от –196 °C (криогенные комплектации) до +450 °C при металлометаллическом уплотнении; рабочее давление определяется OD/толщиной трубы (для промышленных 2″ труб в типичных схемах — десятки бар; для малых диаметров подобных серий — сотни бар).

Экспертные рекомендации по применению

При подборе ориентируйтесь на соответствие OD и толщины трубке 2″, материал трубы и стенка должны соответствовать таблице давлений производителя. Перед монтажом обеспечить перпендикулярную обрезку и снятие заусенцев, установить обжимные кольца по инструкции DK‑Lok и затягивать гайку с указанным предпрессом — использовать динамометрический ключ по таблице момента. Избегать перекосов и растягивания труб; после сборки провести гидравлическую пробу. Для агрессивных сред и высоких температур проверять совместимость 316 и возможных уплотнителей; при сомнении — согласовать комплектующие с заводом‑производителем.
