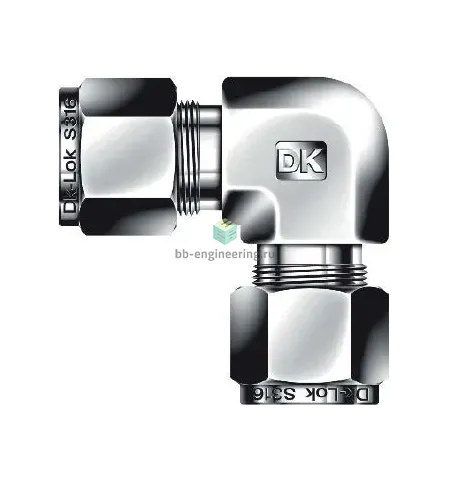

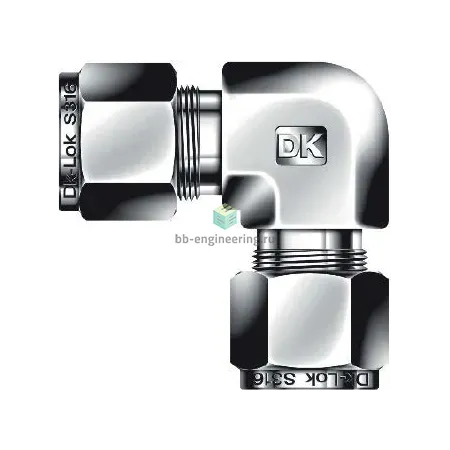

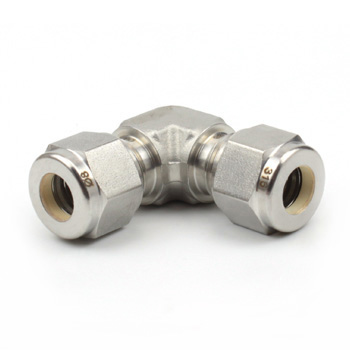

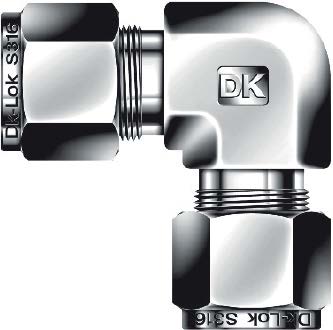

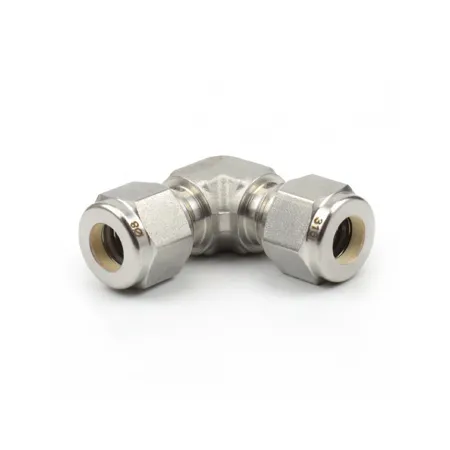

DL-38M-SA DK-Lok - Соединитель угловой обжимной 38 мм, нерж.

Назначение и принцип работы

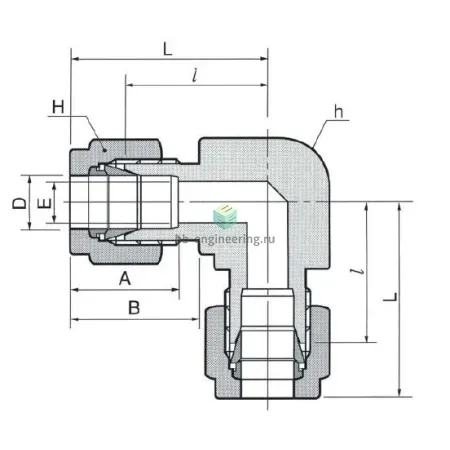

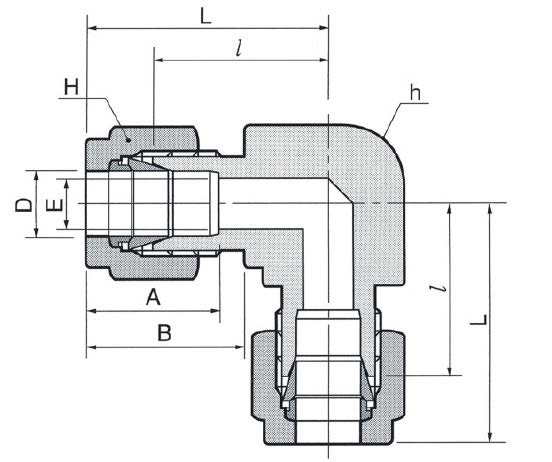

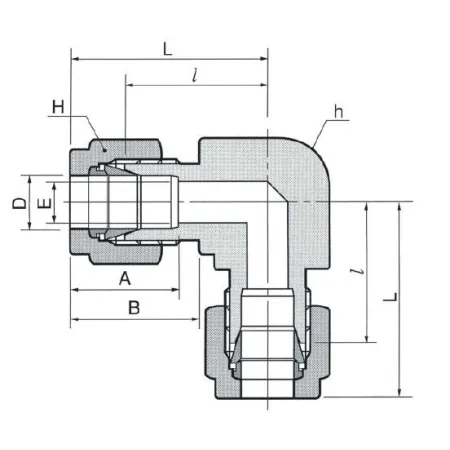

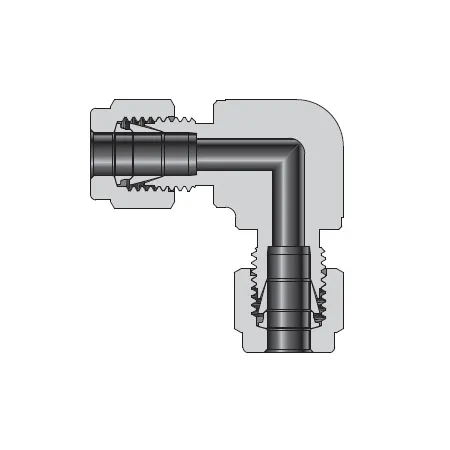

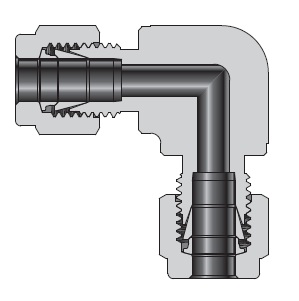

Угловой обжимной соединитель предназначен для соединения и изменения направления трубопроводов диаметром 38 мм в системах технологической автоматики, гидравлики, теплоснабжения и газопроводах низкого и среднего давления. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое обжатие трубки и герметичное соединение без дополнительного резьбового уплотнения. При затяжке гайки переднее и заднее кольца последовательно фиксируют и уплотняют металлическую поверхность трубки, компенсируя вибрации и усадку системы.

Ключевые особенности конструкции

Корпус и все основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и при температурном диапазоне примерно от −196 °C до +400 °C для металлического уплотнения. Тип исполнения — двухкольцевой обжим (two-ferrule) без резьбового уплотнителя; подключение по наружному диаметру трубки 38 мм. Рабочее давление определяется стенкой трубки и условиями эксплуатации; типично для аналогичных сборок — до 200 бар при корректной толщине стенки и монтаже. Применимо к воде, нефтепродуктам, сжатым газам и большинству технологических сред.

Экспертные рекомендации по применению

Подбирайте фитинг под 38 мм наружного диаметра и соответствующую толщину стенки трубки; перед монтажом удалить задиры и выполнить фаску, обеспечить правильную глубину вставки. Затягивайте согласно рекомендациям производителя (используйте таблицу моментов DK‑Lok); избегайте перетягивания — деформация кольца снижает герметичность. При демонтаже учитывать, что опрессованные кольца могут требовать замены или повторной калибровки; обязательно фиксировать опоры трубопровода для уменьшения нагрузки на фитинг. Выполняйте гидравлические или газовые испытания на плотность после установки и при первом пуске, особенно в режимах с циклическими температурами и вибрацией.
