DL-3M-SA DK-Lok - Соединитель угловой обжимной 3 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель предназначен для выполнения постоянного 90° перехода в линиях инструментальной трубки диаметром 3 мм. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение без применения резьбовых уплотнителей (Тип уплотнения резьбы: -). При затяжке гайки заднее и переднее кольца смещаются и формируют герметичное обжатие трубки, предотвращая подсос и утечку рабочей среды — газов и жидкостей в системах контроля давления, отбора проб, гидравлики и пневматики.

Ключевые особенности конструкции

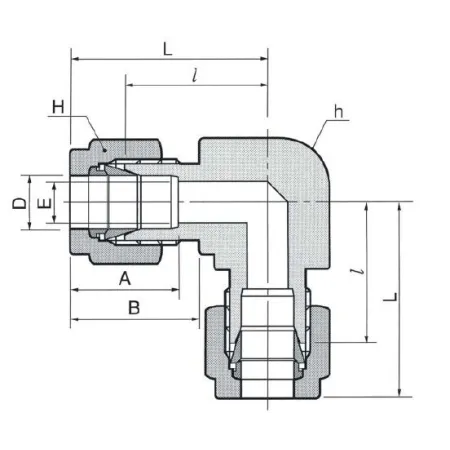

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими средами промышленных линий. Подключение — для трубки Ø 3 мм; уплотнение — металлическое двухколечное (front/back ferrule) без мягких вставок. Типичные рабочие параметры для аналогичных обжимных фитингов DK-Lok — давления до ~413 бар (6000 psi) для тонкостенных инструментальных трубок и температурные диапазоны эксплуатации примерно от −60 °C до +200 °C в стандартном материале, при повышенных режимах рекомендуется уточнять у производителя.

Экспертные рекомендации по применению

Подбор: сверяйте диаметр трубки 3 мм и толщину стенки с технической таблицей производителя. Монтаж: отрезать трубку ровно, удалить заусенцы, вставить в фитинг до упора и затянуть гайку сначала вручную, затем ключом согласно таблице затяжки DK-Lok; избегайте самодеятельной смазки или герметиков на уплотняемых поверхностях. Типичные ошибки — перекос трубки, недобрый или чрезмерный обжим, повторное использование деформированных кольцев. При пиковых температурах/давлении проводить испытание на плотность; при демонтаже рекомендуется заменять обжимные кольца во избежание потери герметичности.
