DL-4-SA DK-Lok - Соединитель угловой обжимной 1/4", нерж.

Назначение и принцип работы

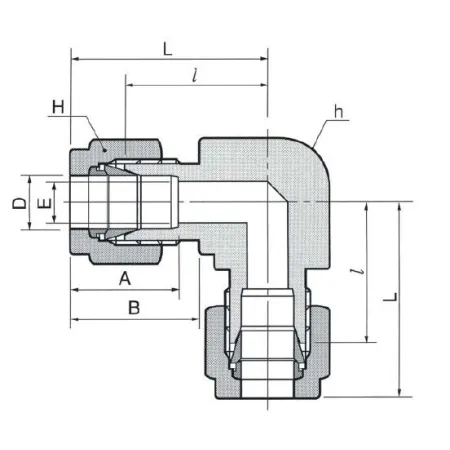

Угловой обжимной соединитель для трубок 1/4″ предназначен для подводов в системах КИПиА, аналитики, гидравлики и технологических линиях, где требуется компактный поворот под 90°. Соединение реализовано по схеме «гайка + две обжимные втулки» (double ferrule): при затяжке гайки наружная и внутренняя обжимные втулки продаавливают трубку и создают контактное металло-металлическое уплотнение, резьевое уплотнение не используется. Для типичных 6,35 мм (1/4″) трубок при комнатной температуре отвечает рабочим давлениям порядка 6000 psi (≈413 бар) — значение зависит от толщины стенки трубки и рабочей среды; температурная работоспособность в полевых условиях обычно в пределах ≈-60…+200 °C в зависимости от уплотнителя и среды.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов выполнены из нержавеющей стали AISI 316, обеспечивающей высокую коррозионную стойкость и совместимость с агрессивными средами (вода, пар, нефтепродукты, многие технологические растворы и газовые смеси). Двухвтулочная схема обеспечивает надежное повторяемое уплотнение и суммарную осевую жесткость соединения. Конструкция рассчитана на трубки 1/4″ (6,35 мм); тип уплотнения резьбы отсутствует — герметизация достигается обжимом. Рабочие параметры (давление до ≈413 бар при RT, температурный интервал зависят от применяемых материалов и среды) соответствуют стандартным требованиям приборных и технологических трасс.

Экспертные рекомендации по применению

Подбирайте комплект под фактический наружный диаметр и требуемую толщину стенки трубки; используйте трубки с фаской и без заусенцев, обеспечив минимальную вставку до упора во внутреннюю втулку. Затягивайте сначала вручную, затем ключом согласно таблице затяжек производителя — избегайте «перетягивания», повторное многократное разборочно-сборочное вмешательство снижает герметичность; при сомнении проводите испытание давлением и контроль утечек (мыльный раствор, детектор гелия). Для агрессивных или критичных сред проверяйте совместимость AISI 316 с рабочей средой и при необходимости используйте дополнительные защитные меры (изоляция, антикоррозионные покрытия). Фиксируйте трассу, избегайте изгибных напряжений в месте фитинга.
