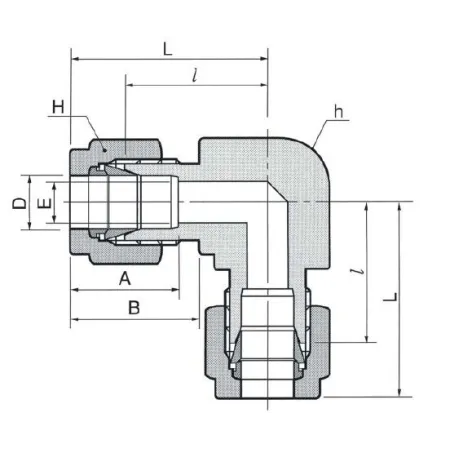

DL-42M-SA - Соединитель угловой обжимной 42 мм, нерж.

Назначение и принцип работы

Соединитель угловой обжимной для труб диаметром 42 мм предназначен для прокладки и разворота трубопроводов в технологических линиях низкого и среднего давления: аналитические линии, гидравлика, водяные и паровые тракты, газовые разводки и химические среды. Принцип герметизации — механический обжим трубки с помощью двух обжимных колец и гайки, без использования отдельного уплотнения резьбы (тип уплотнения резьбы: -). При затягивании гайки передний и задний обжимные кольца фиксируют трубку и создают уплотнение по наружному диаметру Ø42 мм; герметичность и прочность соединения зависят от качества подготовки торца и толщины стенки трубки.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей повышенную коррозионную стойкость в агрессивных средах. Конструкция — классическая двойная обжимная система: передняя и задняя гильзы распределяют усилие, минимизируют проскальзывание и позволяют многократную сборку при надлежащей ревизии. Рабочие среды: вода, пар, масла, инертные и большинство коррозионно-активных сред совместимых с AISI 316. Ориентировочный диапазон рабочих давлений зависит от толщины стенки трубки и условий монтажа; для типичных стенок лабораторных и промышленных труб рекомендуется рассчитывать до 200–400 бар, рабочая температура — примерно от −50 °C до +400 °C с учётом материалов уплотнений и среды.

Экспертные рекомендации по применению

Используйте трубы из нержавеющей стали, соответствующие Ø42 мм по наружному диаметру и рекомендованной толщине стенки. Торец должен быть ровно обрезан и снят фаской, внутренние заусенцы удалены. При сборке — сначала навинтить гайку, установить заднюю и переднюю гильзы, затем затянуть гайку до упора и дополнительно повернуть на 1–1,5 оборота (руководствуйтесь инструкцией производителя для конкретного размера). Избегайте перекоса трубки и чрезмерных ударных нагрузок; перед вводом в эксплуатацию выполнить опрессовку и проверку на герметичность. Для агрессивных сред и высокой температуры согласуйте материал труб и частоту инспекций.
