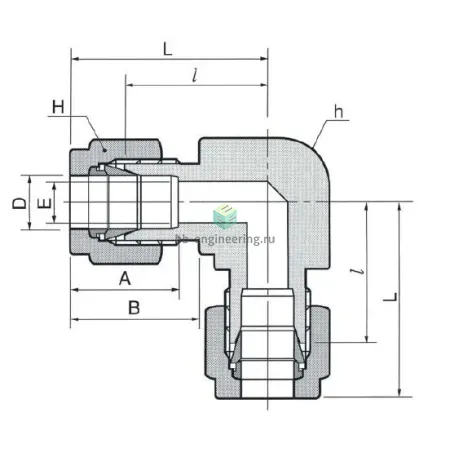

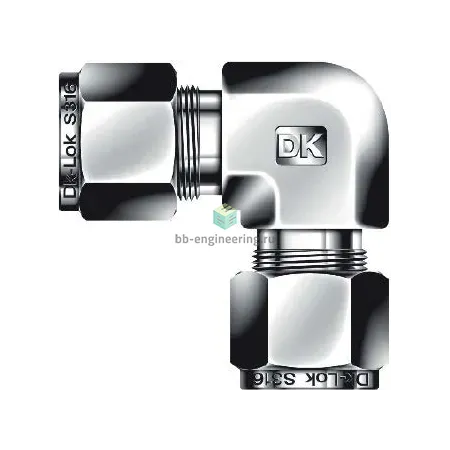

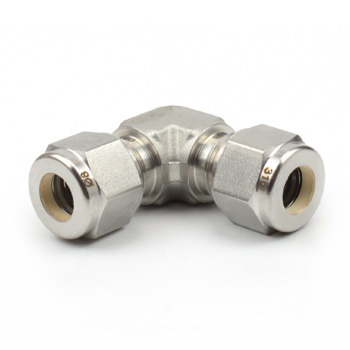

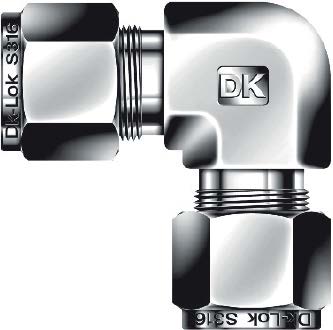

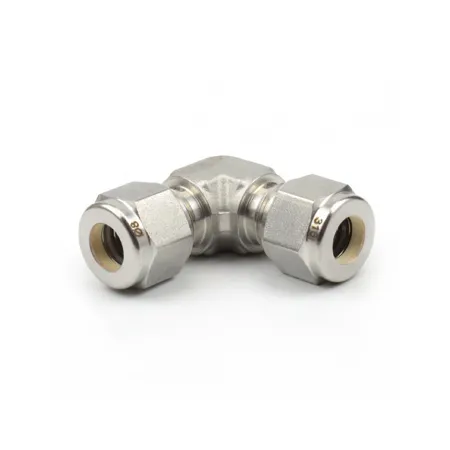

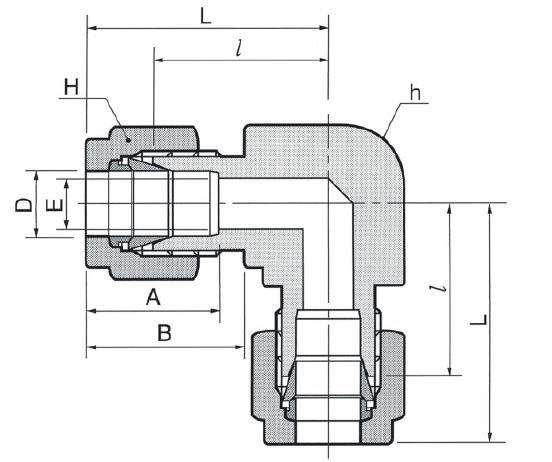

DL-5-SA DK-Lok - Соединитель угловой обжимной 5/16", нерж.

Назначение и принцип работы

Угловой обжимной соединитель для трубок 5/16″ (7,94 мм) предназначен для прокладок средних и высоких давлений в технологических контурах: гидравлика, сжатый воздух, инертные и агрессивные среды в химии и энергетике. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло-металлическое уплотнение обжатием трубки без применения уплотнений резьбы, что гарантирует герметичность на малых объёмах и при вибрациях. Работает как разворотное угловое соединение, позволяя изменять направление трубопровода на 90° без сварки или гибки трубки.

Ключевые особенности конструкции

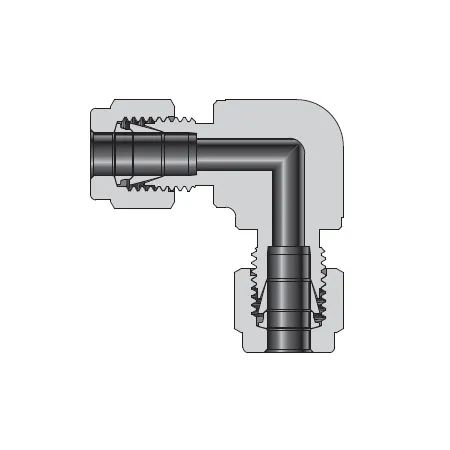

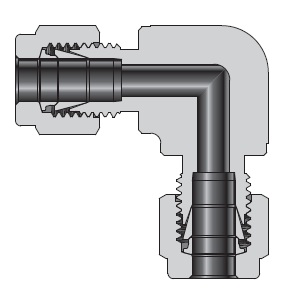

Корпус и комплектующие — нержавеющая сталь AISI 316, обобщённо — нержавеющая сталь, стойкая к коррозии и температурным нагрузкам. Исполнение с двумя феррулами обеспечивает надёжную фиксацию трубки и повторяемую герметичность при давлении до ≈414 бар (≈6000 psi) в типичных рабочих условиях малых диаметров; эксплуатационная температура ориентировочно от −60 °C до +260 °C в зависимости от среды и материала трубки. Тип уплотнения: обжим (металлический), резьловое уплотнение отсутствует. Применимо для масел, воды, газа, лабораторных и агрессивных сред при условии совместимости.

Экспертные рекомендации по применению

Подбор — по наружному диаметру трубки 5/16″ (7,94 мм) и материалу (совместимость по коррозии и температуре). Монтаж: отрезать трубку перпендикулярно, удалить заусенцы, полностью вставить до упора в корпус; применять затяжку динамометрическим ключом согласно таблице производителя и использовать установку «две ключа» для исключения скручивания. Не повторно использовать феррулы после демонтажа; избегать перекоса и переуплотнения — это вызывает деформацию трубки и потерю герметичности. При критических температурах/средах запрашивайте у поставщика данные по давлению и совместимости материалов.
