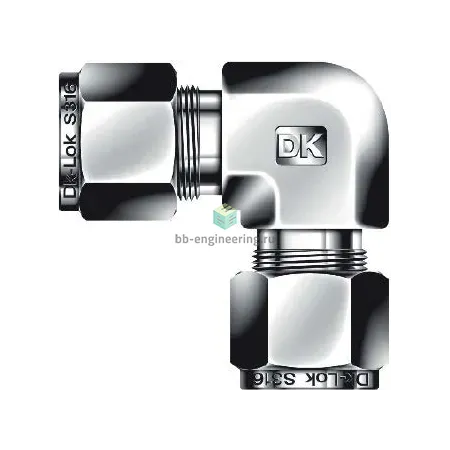

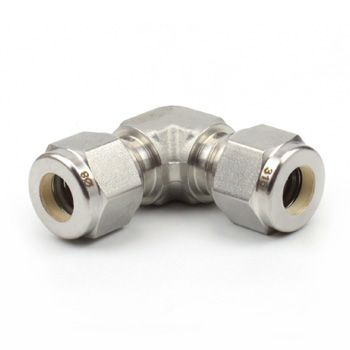

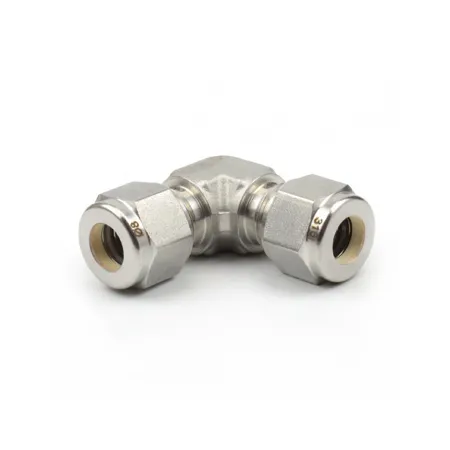

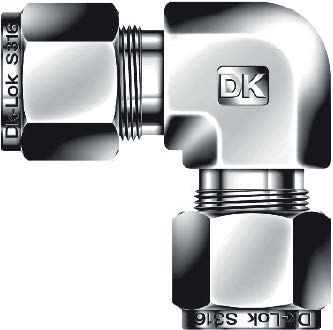

DL-6-SA DK-Lok - Соединитель угловой обжимной 3/8", нерж.

Назначение и принцип работы

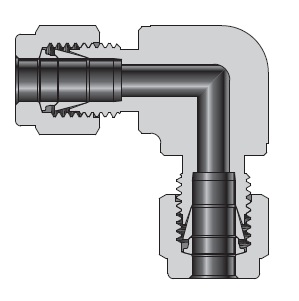

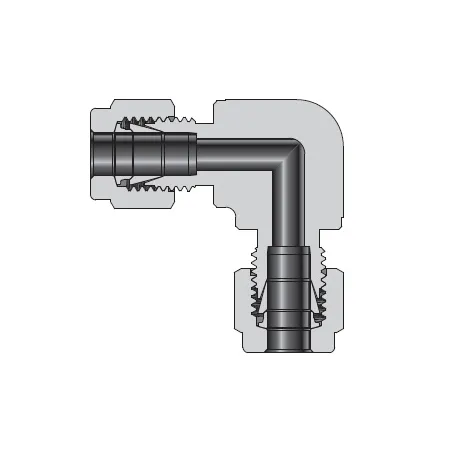

Угловой обжимной соединитель DK-Lok DL-6-SA предназначен для коммутации металлических трубок диаметра 3/8″ в системах измерения давления, подачи технологических сред и гидравлики, где требуется разворот трассы на 90°. Герметизация достигаться не резьбовыми уплотнениями, а конструкцией обжима: две обжимные гильзы (фереджи) и гайка создают концентрическое уплотнение на трубке, обеспечивая высокую газо- и жидкостонепроницаемость при рабочих давлениях, определяемых материалом трубки и конструкцией системы.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (общая маркировка — нерж. сталь; корпус AISI 316), что обеспечивает повышенную коррозионную стойкость в агрессивных средах. Исполнение — двухобжимное с гайкой; тип уплотнения резьбы отсутствует: герметизация — за счёт обжима трубки. Применимо в средах с коррозионным потенциалом, типичные температурные диапазоны для AISI 316 и обжимных соединений — ориентировочно от −196 °C до +400 °C, фактические пределы зависят от давления и материала трубки.

Экспертные рекомендации по применению

Выбор: сопоставляйте 3/8″ с наружным диаметром и толщиной стенки трубки по таблицам производителя DK‑Lok. Монтаж: резать трубку перпендикулярно, снять заусенцы, вставить гильзы и затянуть гайку по рекомендованному моменту; зажим выполнять в один/два шага в зависимости от инструкции. Избегайте повторного многократного использования гильз. Проверяйте герметичность при рабочем давлении и учитывайте тепловое расширение и вибрацию.
