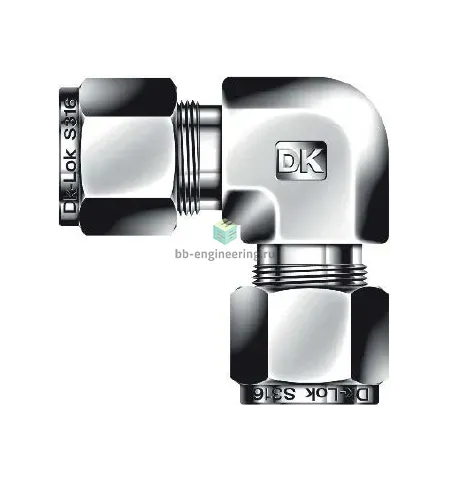

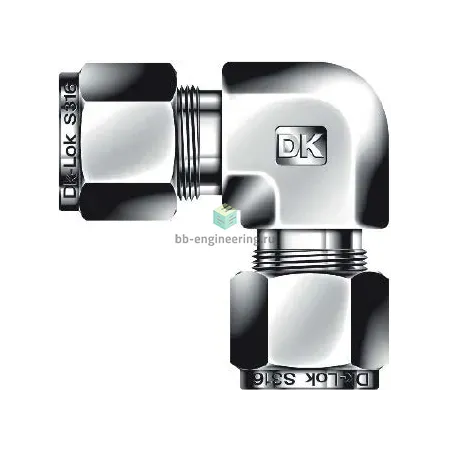

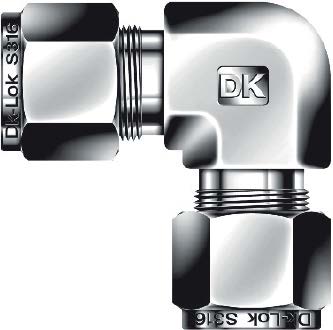

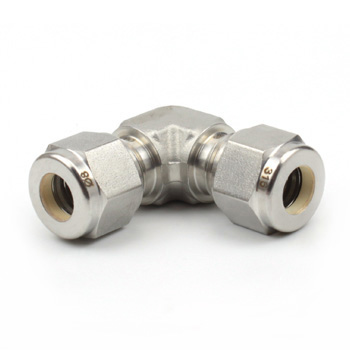

DL-6M-SA DK-Lok - Соединитель угловой обжимной 6 мм, нерж.

Назначение и принцип работы

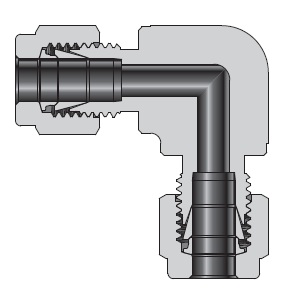

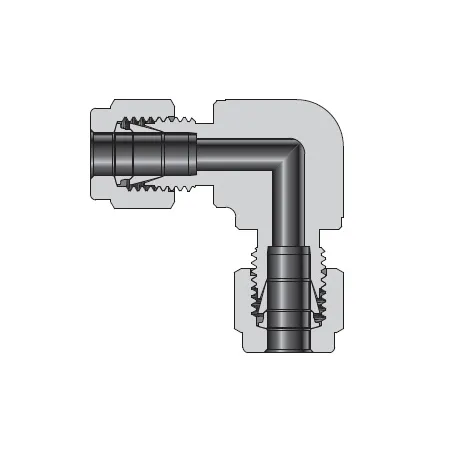

Угловой обжимной соединитель для трубки 6 мм (DL-6M-SA DK-Lok) предназначен для прокладки измерительных и технологических линий в системах КИПиА, гидравлике и аналитике. Обеспечивает герметичное металлическое соединение под углом 90° без использования уплотняющих материалов в резьме (Тип уплотнения резьбы: -). Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой, при котором переднее и заднее кольца фиксируют и уплотняют стенку трубки, обеспечивая высокую прочность и стойкость к вибрациям.

Ключевые особенности конструкции

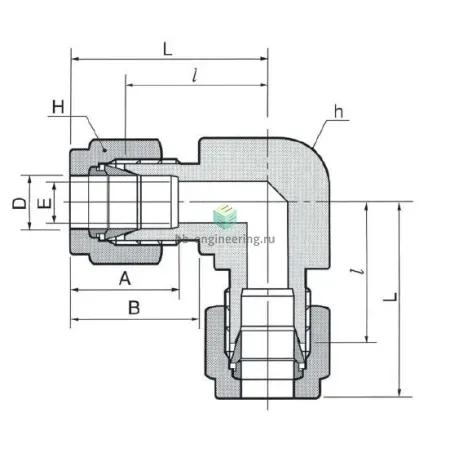

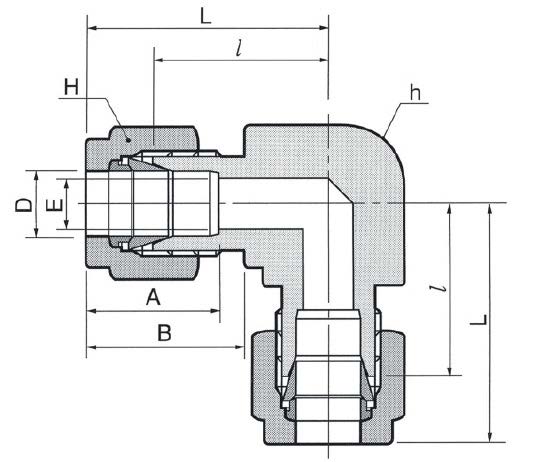

Корпус и фасонные элементы изготовлены из нержавеющей стали AISI 316 (Материал корпуса: сталь нержавеющая AISI 316), общая конструкция — нерж. сталь (Материал обобщённо: сталь нержавеющая). Двойная обжимная конструкция (две обжимных кольца и гайка) обеспечивает металлическое уплотнение без полимерных прокладок, пригодна для газов и агрессивных сред. Тип исполнения — угловой соединитель для трубки Ø 6 мм. Рабочие диапазоны: типично до 414 бар (6000 psi) в зависимости от стенки трубки и условий, температурный диапазон эксплуатации ориентировочно −60…+200 °C для стандартных монтажных режимов.

Экспертные рекомендации по применению

Подбирайте трубку строго Ø 6 мм с рекомендованной толщиной стенки производителя. Перед монтажом отрежьте трубку под прямым углом и аккуратно удалите заусенцы; вставьте до упора в корпус. Не используйте герметики на резьбе (тип уплотнения: отсутствует) — это может нарушить посадку обжимных колец. Затяжка: предварительное присаживание вручную, затем окончательная дозированная затяжка ключом (по паспортным значениям или приблизительно 1/4–1/2 оборота после прихвата). Избегайте повторного применения деформированных колец; контролируйте утечки при давлении и не превышайте допустимые нагрузки и циклические перегрузки.
