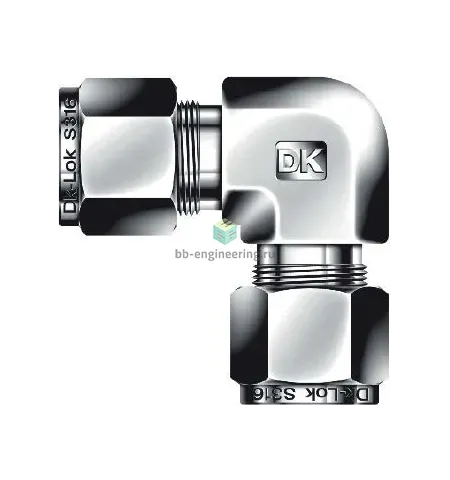

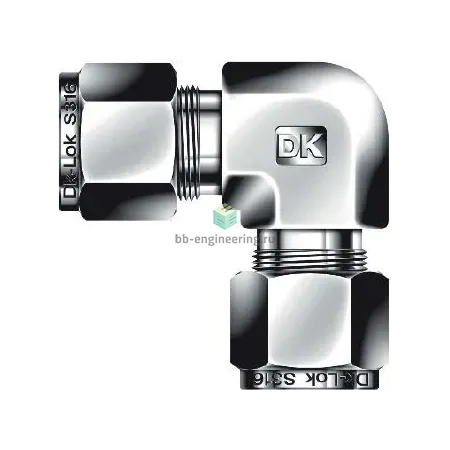

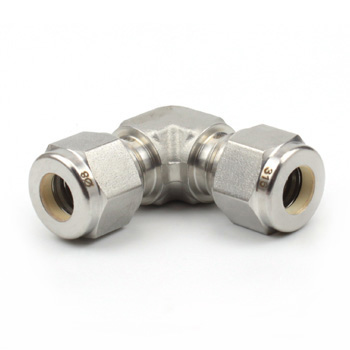

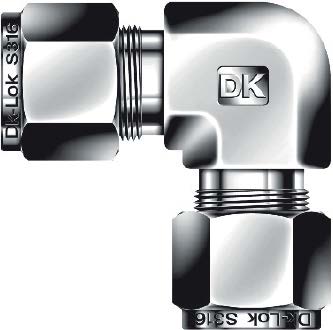

DL-8-SA DK-Lok - Соединитель угловой обжимной 1/2", нерж.

Назначение и принцип работы

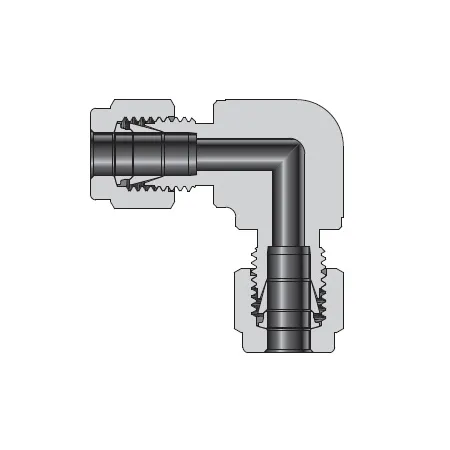

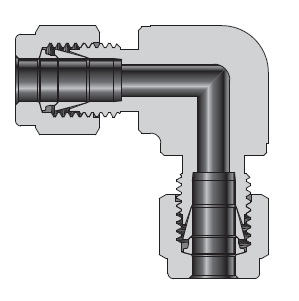

Угловой обжимной соединитель для трубной системы предназначен для подвода и разворота технологических и измерительных линий под углом 90° в системах контроля и распределения рабочих сред. Конструкция с двумя обжимными кольцами и гайкой обеспечивает надежное механическое зажатие трубы диаметром 1/2″ и герметизацию за счёт контактного обжима ферруров по наружной поверхности трубки. Применяется в арматуре, системах КИПиА, гидравлике и пневматике для перенаправления потока и подключения приборов при рабочем давлении, соответствующем требованиям трубопровода и материалам соединения.

Ключевые особенности конструкции

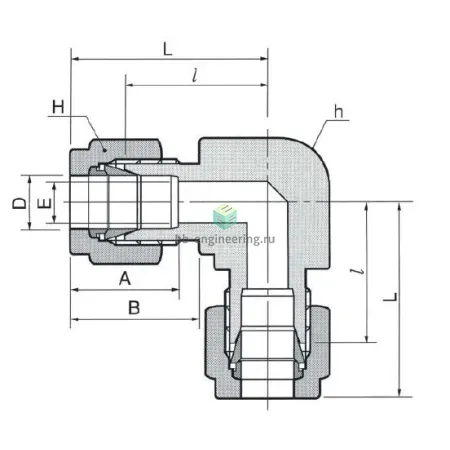

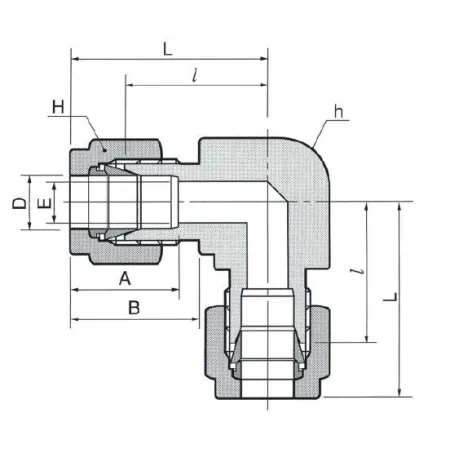

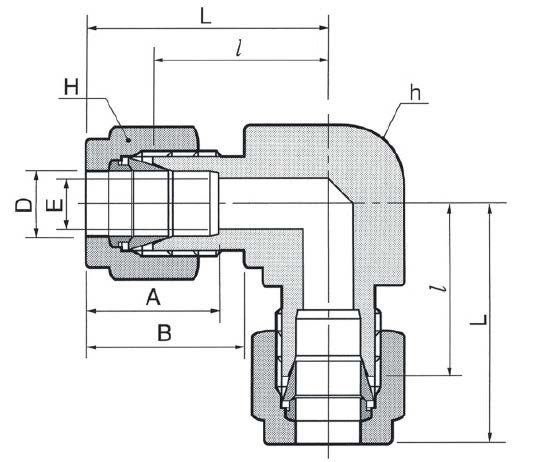

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316 (обобщённо — нерж. сталь), стойкой к коррозии в агрессивных средах. Исполнение — обжимное с двумя феррурами и гайкой, без уплотнения резьбы. Подключение: 1/2″ (соответствует внешнему диаметру трубки). Типичные рабочие среды: вода, пар, масла, инертные газы и технические жидкости; область применения — до высоких рабочих давлений и температур, характерных для компактных трубных обжимных фитингов из AISI 316; конечные пределы давления и температуры зависят от толщины стенки трубки и эксплуатационных условий, поэтому рекомендуется ориентироваться на расчётные параметры трубной системы.

Экспертные рекомендации по применению

Подбирать фитинг с учётом наружного диаметра и толщины стенки трубы. При монтаже обеспечить полную глубину посадки трубки в корпус, предварительно удалить заусенцы и загрязнения. Затяжка гайки — по моменту/инструкции производителя: избегать как недозатяжки, так и перетяжки (риск деформации ферруров). Для нержавеющих резьб при необходимости использовать антисептические пасты для предотвращения прикипания; после монтажа провести опрессовку и испытание на герметичность. Не применять при средах с абразивными взвесями без дополнительной защиты.
