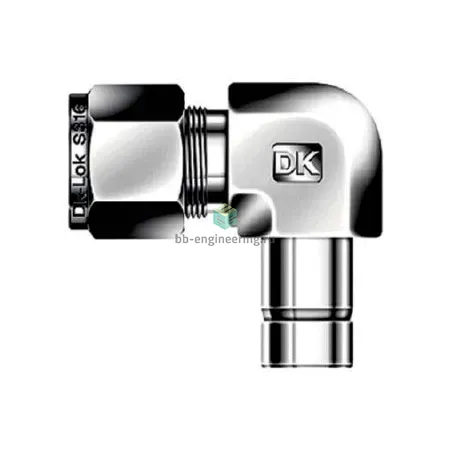

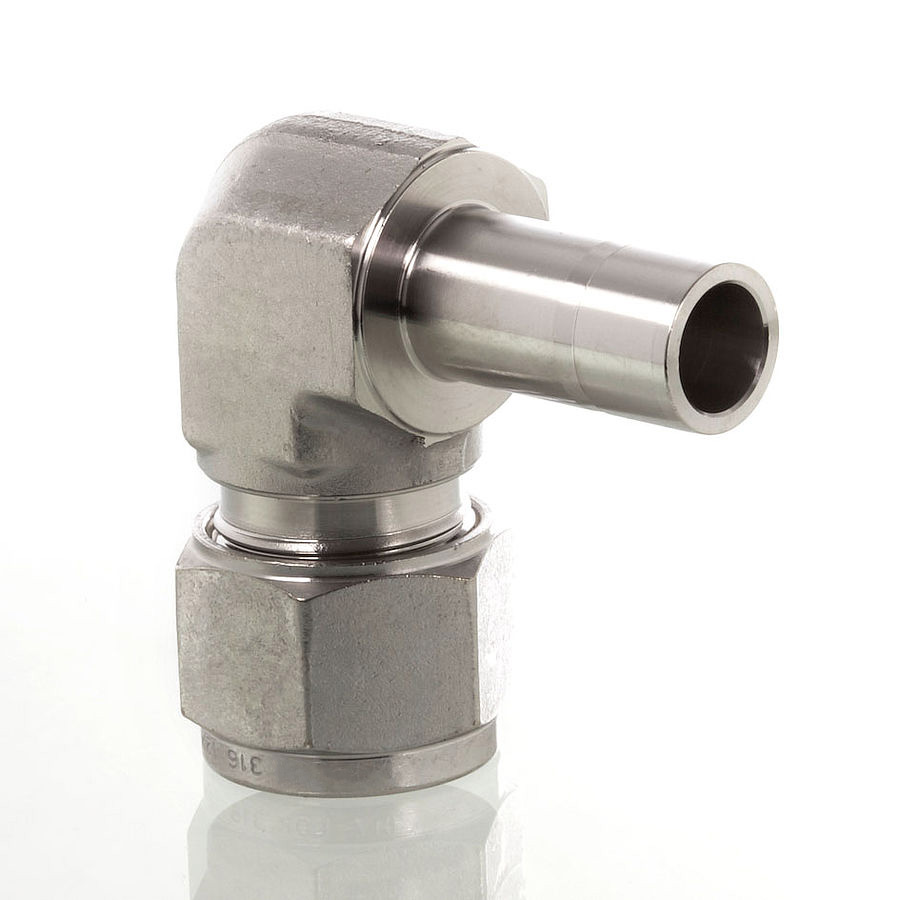

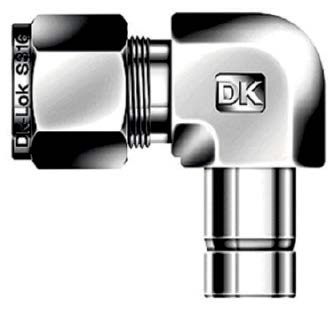

DLA-10M-SA DK-Lok - Переходник угловой обжимной 10 мм-10 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник обжимного типа предназначен для коммутации 10 мм трубопроводов в системах измерения и управления, гидравлики и пневматики, где требуется надежное локальное изменение направления потока под углом. Работает по принципу механического обжима: монтажная гайка с двумя обжимными кольцами (фрезерная и прижимная втулки) фиксирует 10 мм трубку в корпусе, формируя герметическое металлическое соединение без резьбового уплотнения. Конструкция обеспечивает устойчивость к вибрации и небольшим осевым нагрузкам, применяется в линиях с рабочим давлением и температурами, соответствующими эксплуатационным параметрам материалов.

Ключевые особенности конструкции

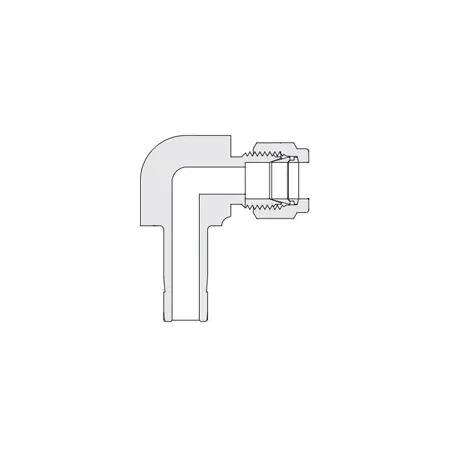

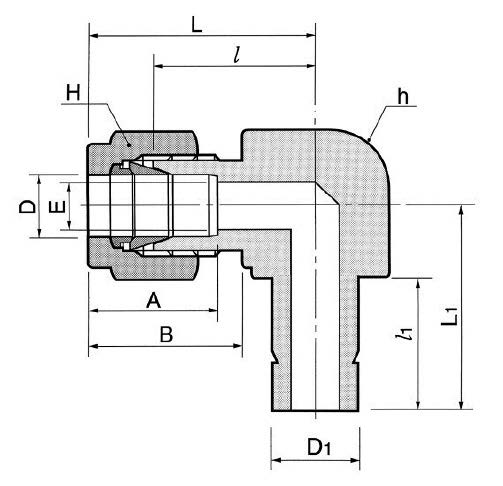

Корпус и основные элементы — нержавеющая сталь AISI 316, общая категория материала — сталь нержавеющая; соединение рассчитано на трубку Ø10 мм и втулку Ø10 мм. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, при этом тип уплотнения резьбы отсутствует (герметичность достигается обжимом). Материал обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, нефте- и химпродукты). Типичные рабочие диапазоны для подобных обжимных фитингов: давление до ≈400 бар (зависит от длины трубки и условий монтажа) и температурный диапазон ориентировочно −60…+250 °C; конкретные значения уточняйте по таблицам производителя для Ø10 мм.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке Ø10 мм, соблюдать рекомендованный ввинчивающий момент для гайки и этапность обжима (преднатяг — окончательный момент). Не допускайте поворота трубки после окончательного обжима; при демонтаже заменяйте обжимные кольца. Для работы в повышенном давлении используйте короткий прямой участок трубки до обжима ≥3–5 диаметров; при агрессивных средах проверяйте совместимость AISI 316 с рабочей средой и применяйте контрольные испытания на пропуск при пусконаладке.
