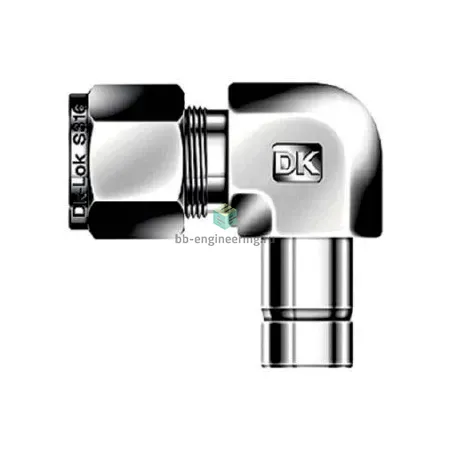

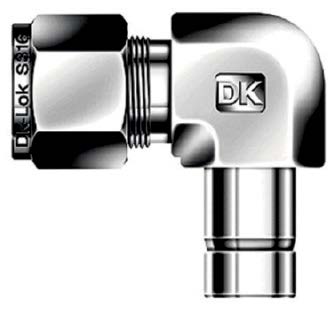

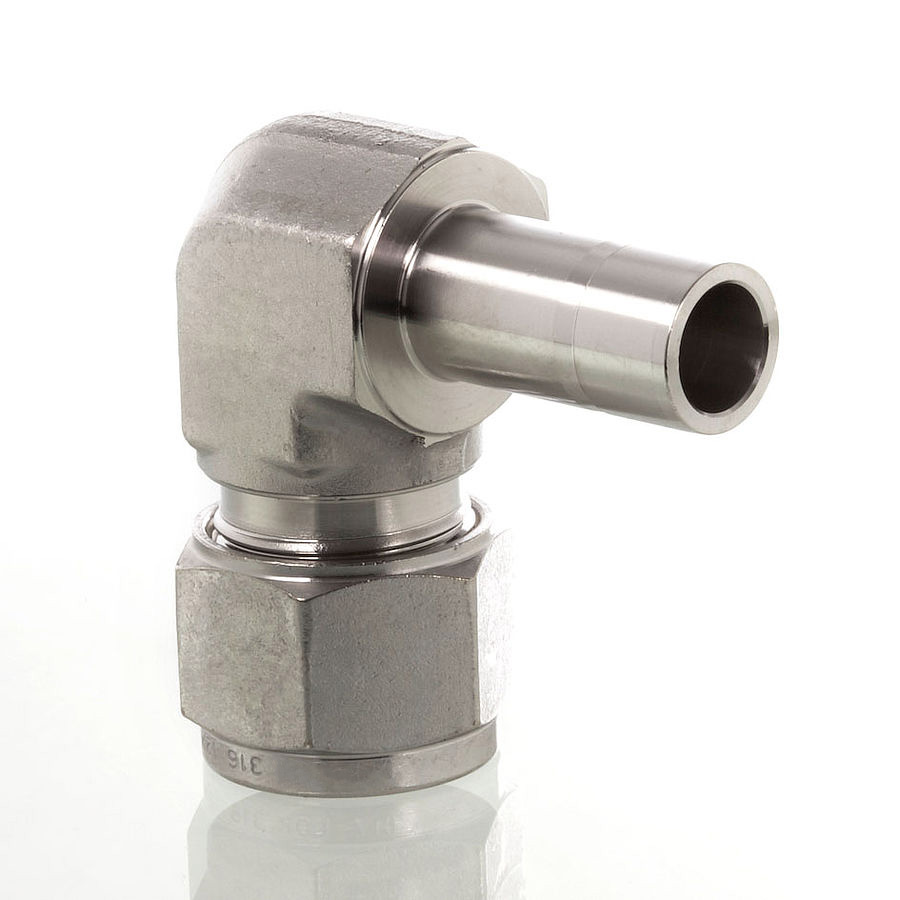

DLA-12M-SA DK-Lok - Переходник угловой обжимной 12 мм-12 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник обжимного типа для трубок 12 мм/12 мм предназначен для изменения направления трубопровода и соединения двух участков металлорукава или жёсткой трубки диаметром 12 мм в компактных узлах измерения и трубопроводах технологической автоматики. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение без применения резьбовых уплотнителей (тип уплотнения резьбы: отсутствует) — уплотнение формируется за счёт деформации втулок и прижима гайкой, что гарантирует герметичность в статических и пульсирующих системах.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316 (материал корпуса и обобщённо: сталь нержавеющая), устойчивы к коррозии и агрессивным средам. Форма — угловой переходник втулочный с подключением каналов 12 мм (трубка и втулка). Тип конструкции — классическая двухконусная (две обжимные втулки + гайка), подходит для сред: сжатые газы, гидравлические жидкости, водяные и паровые среды в некоррозионных и коррозионных средах. Типичные эксплуатационные диапазоны для подобных фитингов DK-Lok: рабочее давление до 350–420 бар и рабочие температуры примерно от −60 °C до +200 °C в зависимости от среды и уплотнений; для точных значений опирайтесь на технические таблицы производителя.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: отрезать перпендикулярно, удалить задирки и калибровать посадочную поверхность. Соблюдайте рекомендованную последовательность: вставить трубку до упора, затянуть гайку согласно таблице момента затяжки производителя; избегайте многократного повторного использования обжимных втулок — при демонтаже рекомендуется заменить втулки для сохранения герметичности. Контролируйте усилия на изгиб и вибрации в узле, используйте опоры при длинах трубок >150 мм. При пусконаладке выполнить гидростатическую или аэростатическую пробу и проверку на утечки.
