DLA-14M-SA - Переходник угловой обжимной 14 мм-14 мм, нерж.

Назначение и принцип работы

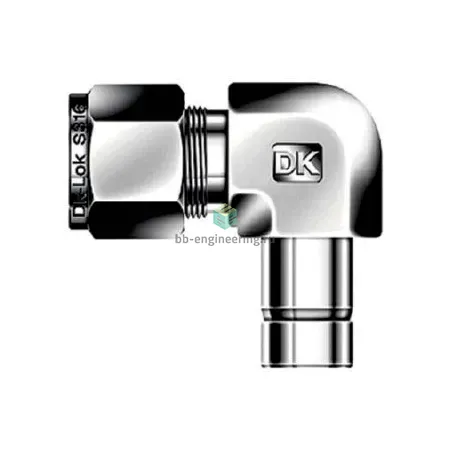

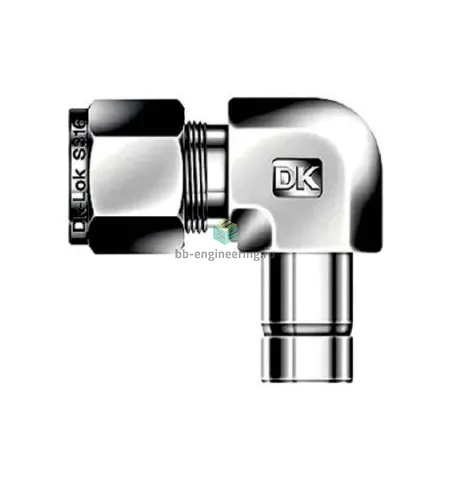

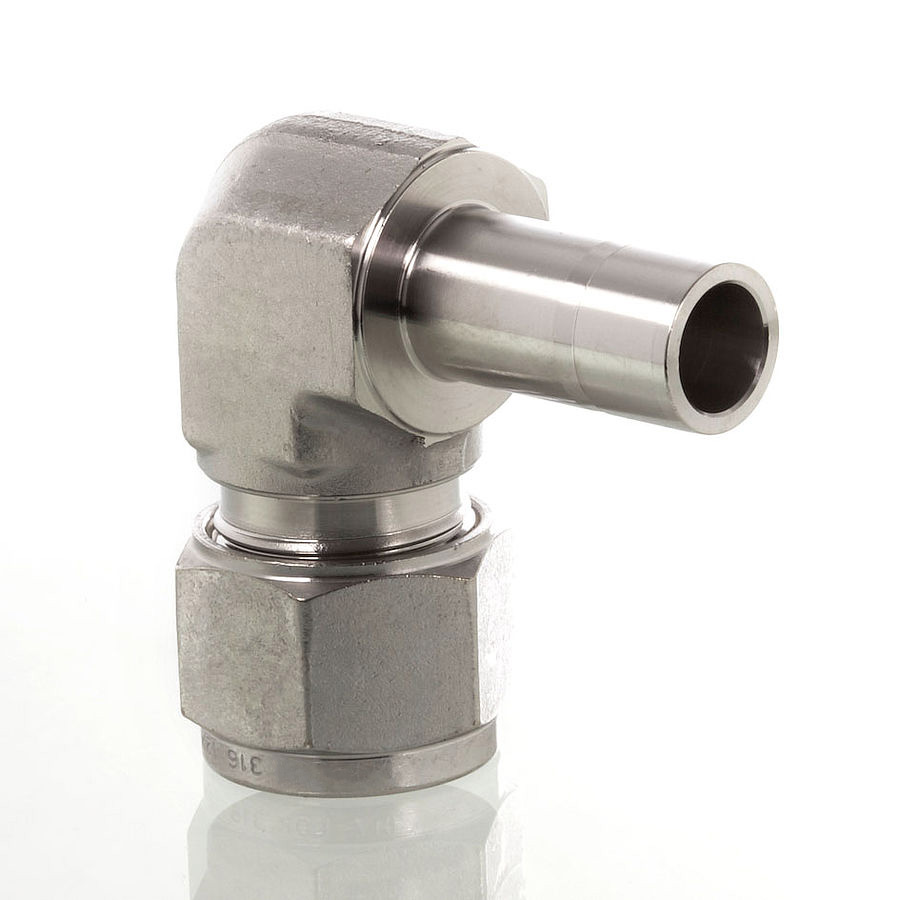

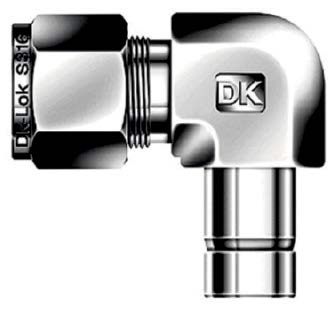

Угловой переходник обжимной DK‑Lok DLA‑14M‑SA предназначен для создания герметичного соединения между трубкой Ø14 мм и втулочным переходом Ø14 мм в системах отбора проб, измерений давления, гидравлики и технологических коммуникациях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое прижатие кольцевой пары к трубке и металлическое уплотнение при затяжке, исключая необходимость уплотнений резьбы. Применяется в средах: технические газы, вода, пар, гидравлические жидкости и коррозионно активные среды при использовании AISI 316 труб и компонентов.

Ключевые особенности конструкции

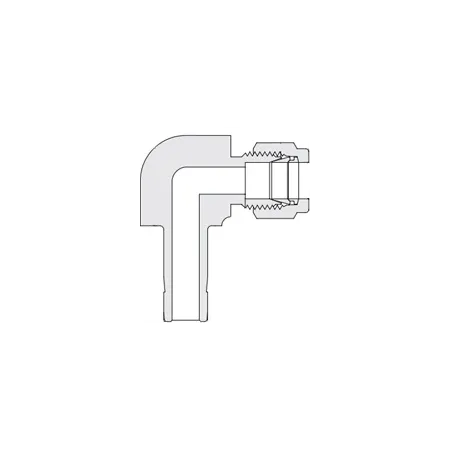

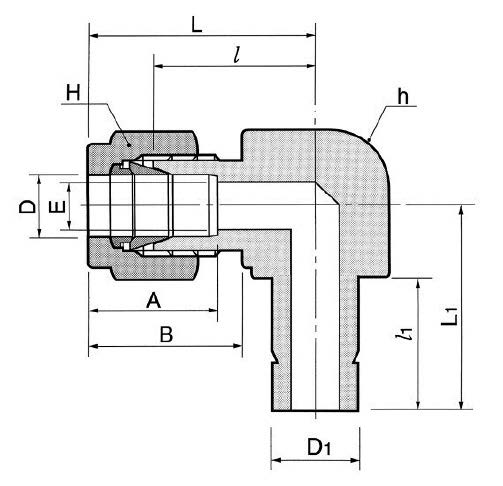

Корпус и элементы — нержавеющая сталь AISI 316; тип исполнения — угловой втулочный переходник с двухкольцевой обжимной системой. Подключения: канал 1 — трубка 14 мм, канал 2 — втулка 14 мм. Отсутствие резьбового уплотнения (тип уплотнения: —) означает металлоконструктивное герметичное соединение. Диапазон рабочих давлений зависит от толщины стенки трубки и условий монтажа; типичные значения для подобных обжимных систем — до ~400 бар при использовании рекомендованных трубок. Температурно рабочий диапазон ориентировочно от −60 °C до +250 °C (может расширяться в зависимости от среды и материалов трубки).

Экспертные рекомендации по применению

Подберите трубку Ø14 мм с рекомендованной толщиной стенки производителя; отрежьте торец перпендикулярно, удалите задиры и вставьте обжимные кольца до упора. Затягивайте гайку по инструкции: сначала вручную до упора, затем контрольной затяжкой (обычно 1–1,25 оборота ключом — уточнить по таблице DK‑Lok для Ø14). Избегайте повторного многократного перетягивания и контактной сварки рядом с фитингом; при вибрации применяйте опоры и хомуты. После пуско-наладки проведите испытание на герметичность и при необходимости докрутите в пределах рекомендуемого момента. Для агрессивных сред применяйте полный комплект AISI 316 и планируйте периодическую проверку на коррозию.
