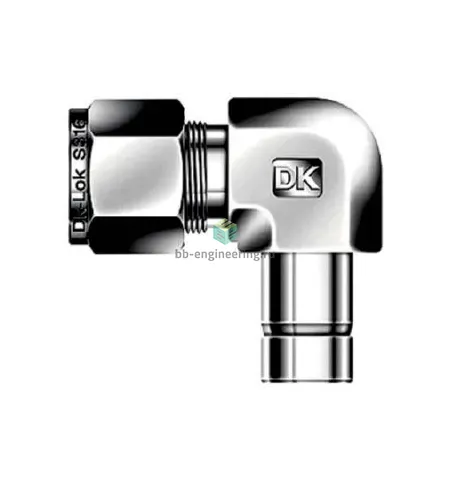

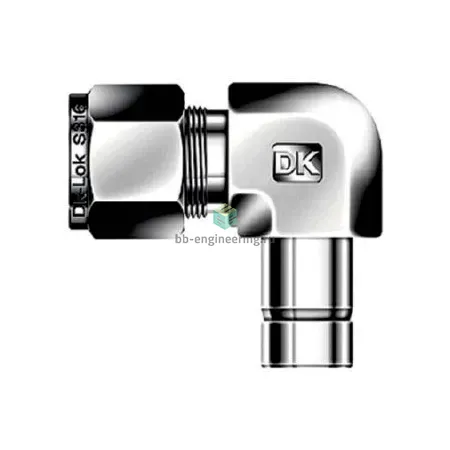

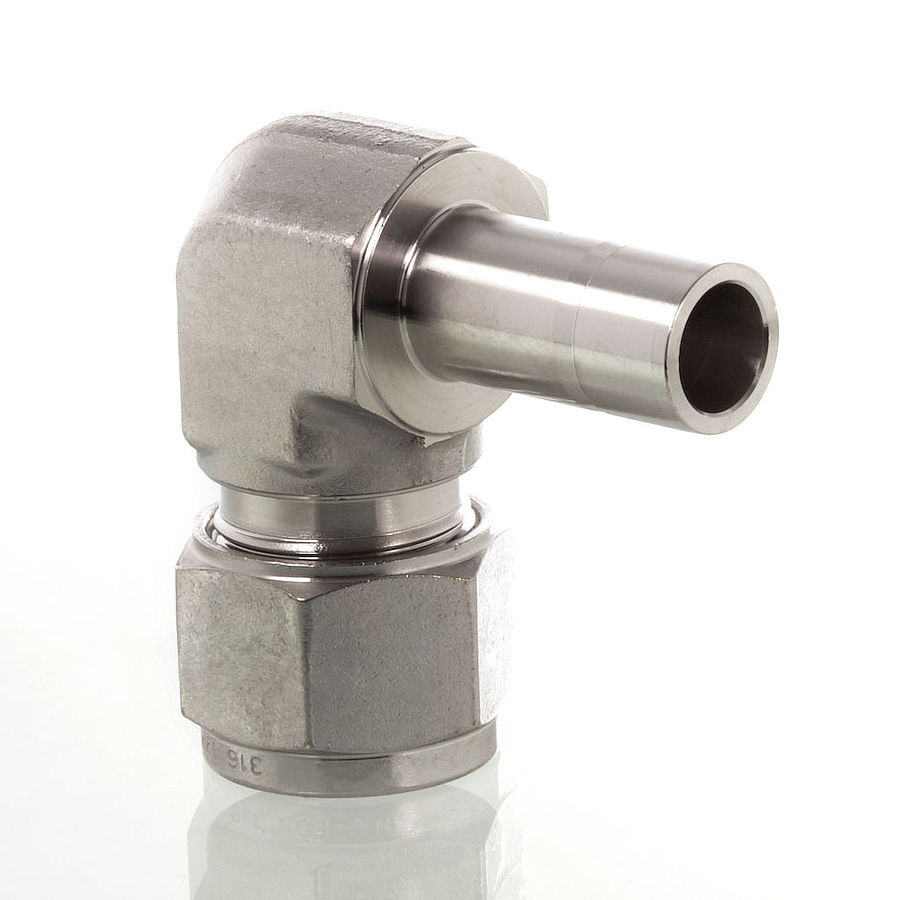

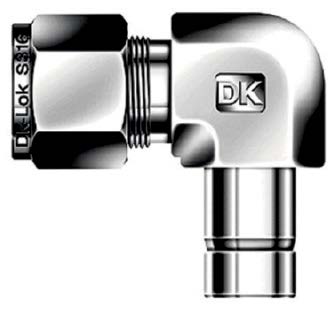

DLA-15M-SA DK-Lok - Переходник угловой обжимной 15 мм-15 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник обжимного типа для труб диаметром 15 мм предназначен для формирования надежного герметичного поворотного соединения в трубопроводах технологической и приборной арматуры. Конструкция с двумя обжимными кольцами и гайкой обеспечивает уплотнение методом врезания кольца во внешнюю поверхность трубки и сцепления втулки с корпусом — уплотнение резьбы отсутствует. Применяется в системах подачи воды, масла, инертных и коррозионно-активных сред совместимых с AISI 316; решает задачу компактного изменения направления потока под углом при сохранении высоких прочностных и герметичных характеристик для труб 15 мм.

Ключевые особенности конструкции

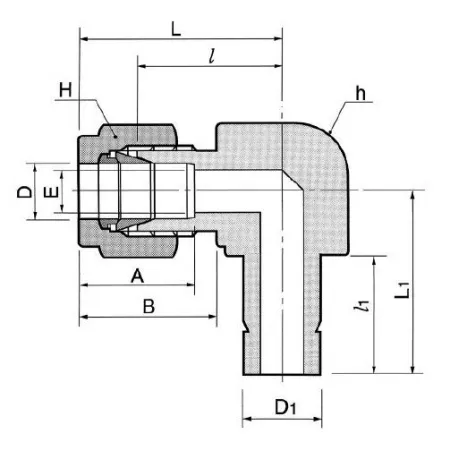

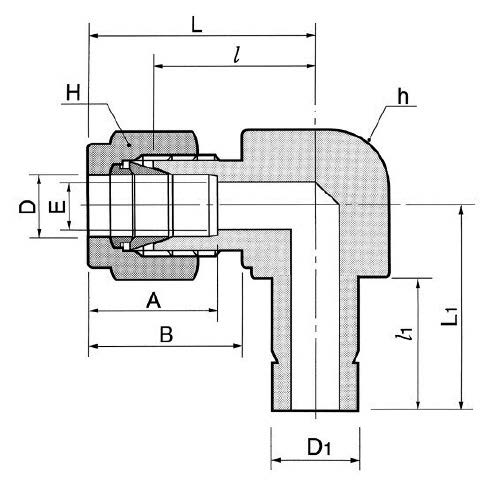

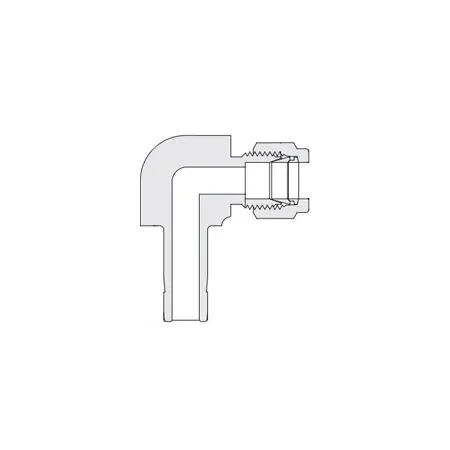

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Исполнение — обжим трубки с двумя обжимными кольцами и гайкой; тип уплотнения резьбы отсутствует (металлометаллическое уплотнение/прижим втулки). Подключения: канал 1 — трубка 15 мм, канал 2 — втулка 15 мм. Типичные рабочие диапазоны для подобных обжимных фитингов: рабочее давление до ≈350 бар (зависит от материала и толщины стенки трубки) и температурный диапазон от примерно −196 °C до +400 °C при металлическом уплотнении; при использовании уплотнений или нестандартных материалов — по данным производителя.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистый ровный торец трубки и снятие заусенцев; контролировать глубину посадки до упора втулки. Затяжку выполнять по регламенту производителя, избегать перекоса и многократной повторной установки одних и тех же обжимных колец — возможна потеря герметичности. При подборе учитывайте толщину стенки трубки и рабочее давление: для высоких давлений выбирайте трубы с усиленной стенкой и проверяйте сертификацию на давление. Для агрессивных сред и паров опирайтесь на химстойкость AISI 316 и по необходимости применяйте дополнительные защитные покрытия или альтернативные материалы.
